Dibujo y patrimonio:
por qué ilustrar sigue siendo una herramienta de conocimiento
El dibujo como instrumento de observación, análisis y transmisión del conocimiento en el ámbito del patrimonio histórico-artístico y arqueológico
Iglesia de Borgund stavkyrkje (Noruega). Dibujo a lápiz del escorzo, 1861. Dominio público / Wikimedia Commons.
En un contexto dominado por la imagen fotográfica, el dibujo puede parecer una herramienta secundaria o meramente artística. Sin embargo, en el ámbito del patrimonio histórico y la restauración, ilustrar sigue siendo una forma privilegiada de comprender, analizar y transmitir conocimiento. Este artículo reflexiona sobre el valor del dibujo como herramienta de observación y documentación, y sobre su vigencia en los procesos contemporáneos de estudio y conservación del patrimonio.
1.Dibujar para comprender
Dibujar implica observar de forma activa. A diferencia de la fotografía, el dibujo obliga a seleccionar, interpretar y jerarquizar la información visual. En el proceso de dibujo, el ojo y la mano trabajan conjuntamente, permitiendo comprender proporciones, relaciones estructurales, detalles constructivos y superficies.
Por ello, el dibujo ha sido históricamente una herramienta fundamental en arquitectura, arqueología y restauración. Desde los levantamientos de ruinas clásicas en el Renacimiento hasta los cuadernos de campo de los arqueólogos del siglo XIX, la ilustración técnica ha sido el medio principal para registrar, analizar y comunicar el conocimiento sobre el patrimonio construido y los objetos históricos.
«El dibujo no representa la realidad: la interpreta. Y en esa interpretación reside su valor como herramienta de conocimiento.»
IN Restauro2.Ilustración frente a fotografía
La fotografía registra una realidad compleja de forma inmediata, pero no siempre distingue lo esencial de lo accesorio. El dibujo, en cambio, permite eliminar ruido visual, enfatizar estructuras y aislar detalles significativos. Ambos medios no son excluyentes: utilizados de manera complementaria, fotografía e ilustración ofrecen una lectura más completa del objeto patrimonial.
La combinación de fotografía documental e ilustración analítica ofrece una lectura más rica e integral del bien cultural. La fotografía conserva un estado concreto del objeto en un momento determinado; el dibujo lo interpreta y lo hace legible para el análisis.
3.El dibujo en la arqueología
En arqueología, el dibujo técnico ha sido durante siglos el principal medio de documentación de hallazgos, estratigrafías y estructuras. El registro gráfico de materiales — cerámica, útiles, elementos constructivos — requiere una observación precisa que la fotografía por sí sola no puede reemplazar.
Los dibujos arqueológicos siguen convenciones normalizadas internacionalmente: vistas en planta, alzados, secciones, detalles a escala y representaciones de perfiles estratigráficos. Esta codificación permite la comunicación precisa entre investigadores y la comparación de datos entre yacimientos distantes.

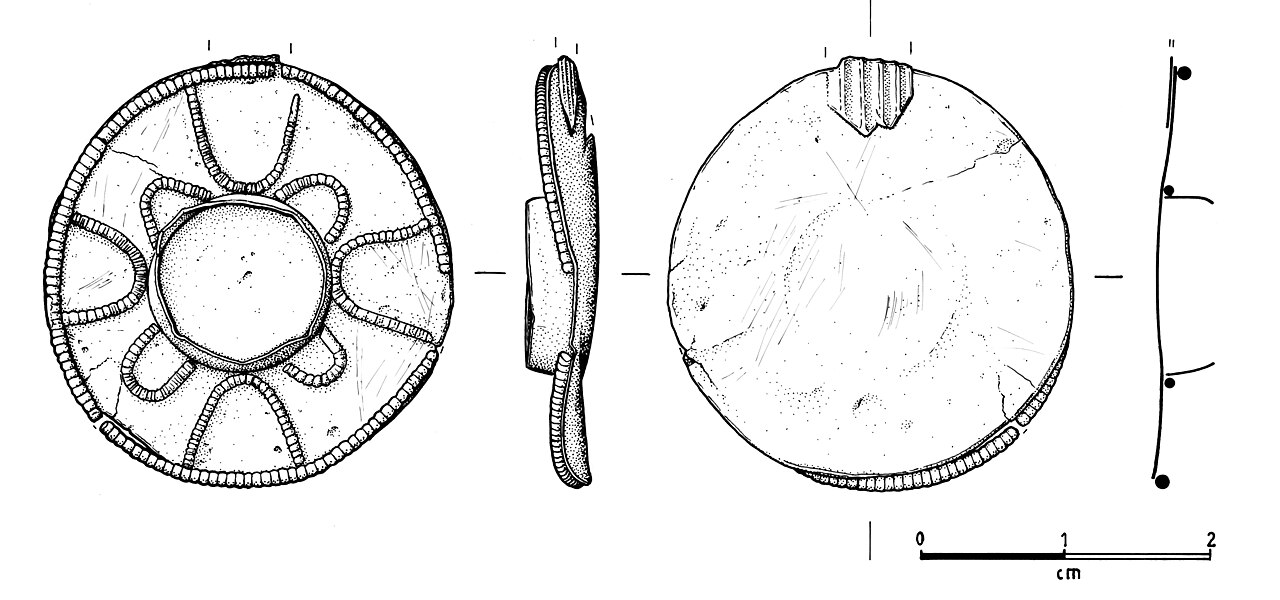

Colgante altomedieval fechado en la segunda mitad del siglo VII d.C.. ILUSTRACIÓN de J. Gibbons. Licencia CC BY-SA 4.0.

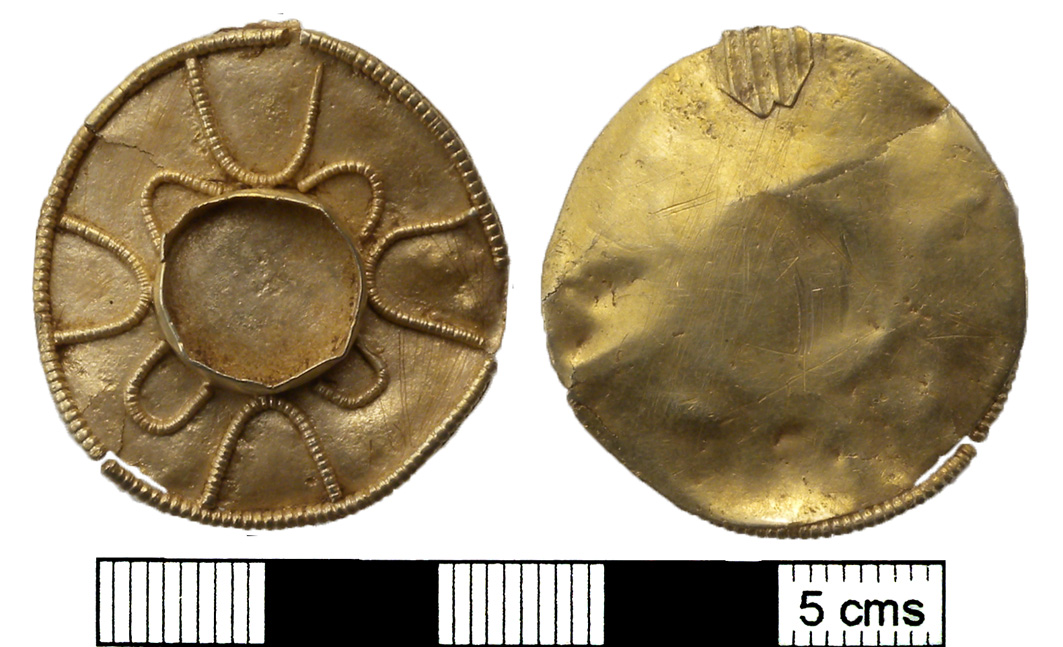

Fotografía original del Colgante altomedieval anterior. Attribution-ShareAlike. Licencia CC BY-SA 4.0.
Planos, secciones y elevaciones del santuario Khodzha Akhrar en Samarcanda (Uzbekistán), del Álbum de Turquestán, ca. 1871-72. CC BY-SA 4.0.
4.El dibujo en el patrimonio edificado: plantas, alzados y secciones
En el ámbito de la arquitectura histórica, el levantamiento gráfico — conjunto de plantas, alzados, secciones y detalles constructivos — constituye la base documental imprescindible para cualquier proceso de conservación, restauración o intervención.
Un levantamiento arquitectónico no es una mera copia del edificio: es una interpretación analítica que revela su lógica constructiva, sus transformaciones históricas y su estado actual de conservación. La elaboración de un levantamiento riguroso exige trabajo de campo y trabajo de gabinete. La precisión métrica es fundamental, pero también lo es la capacidad de síntesis y la comprensión del sistema constructivo del edificio.
Borgund stavkyrkje. Vista lateral exterior, dibujo a tinta, 1861.

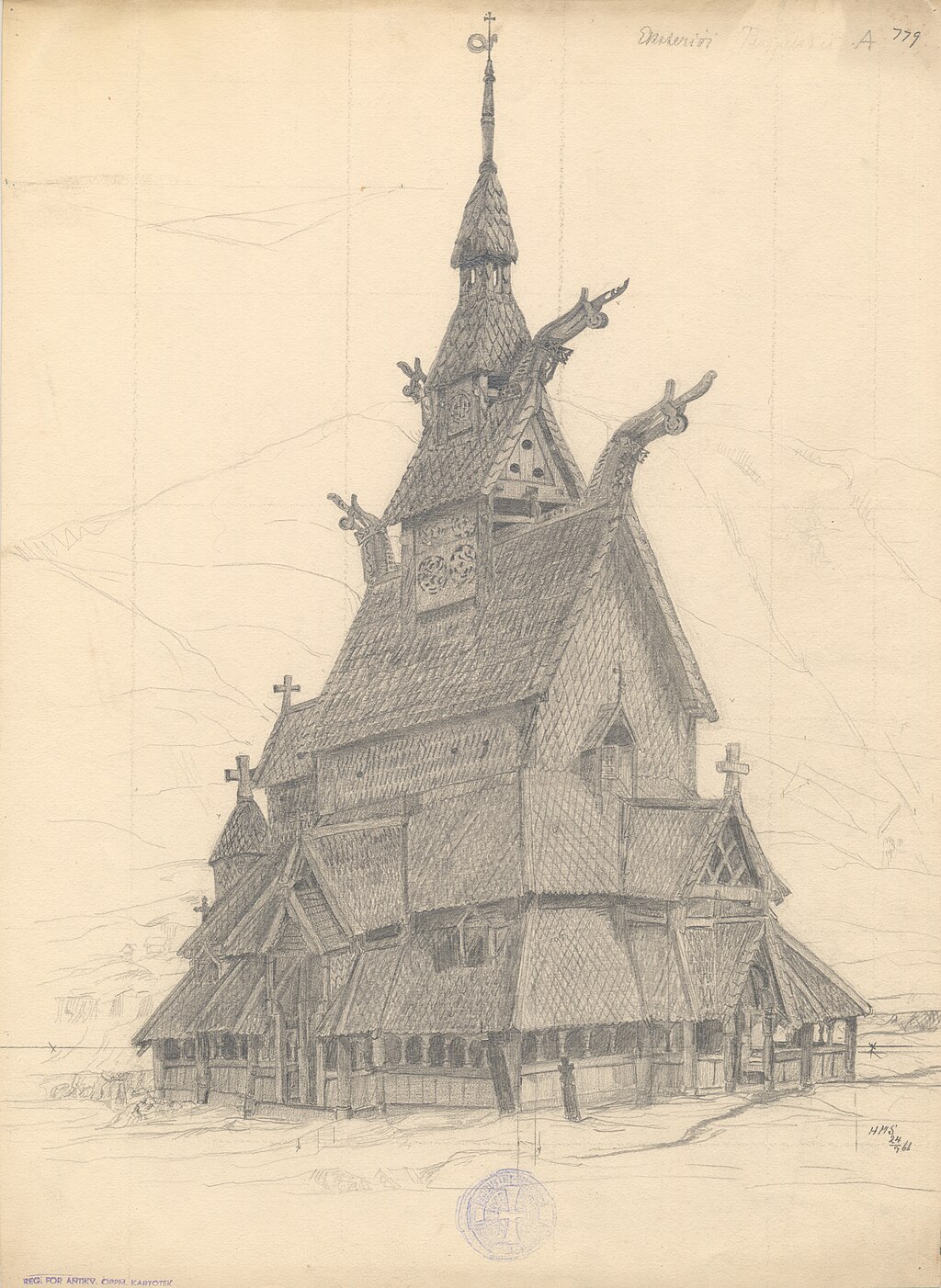

Escorzo a lápiz complementario.

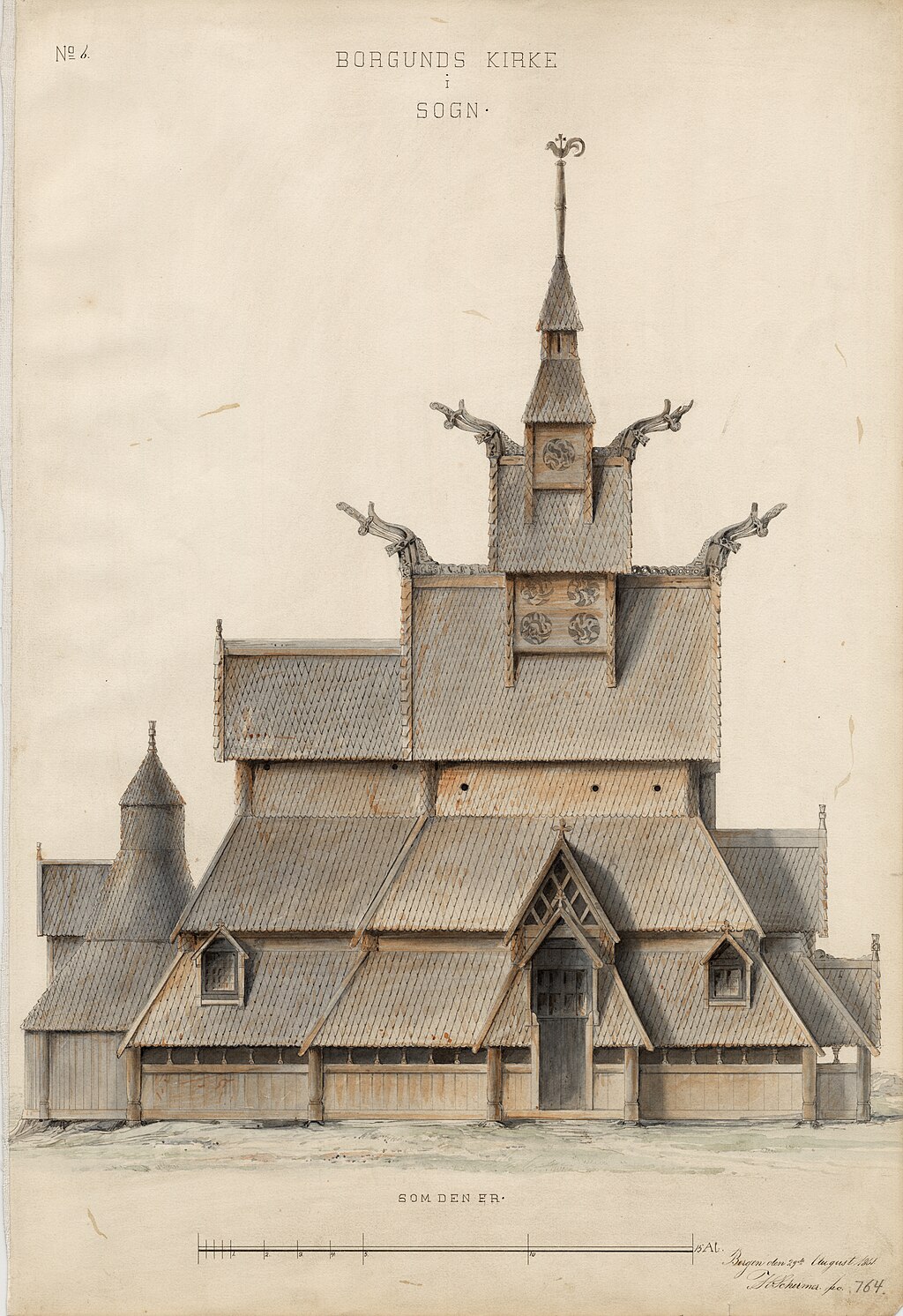

Acuarela del escorzo. Análisis de la estructura de cubierta.

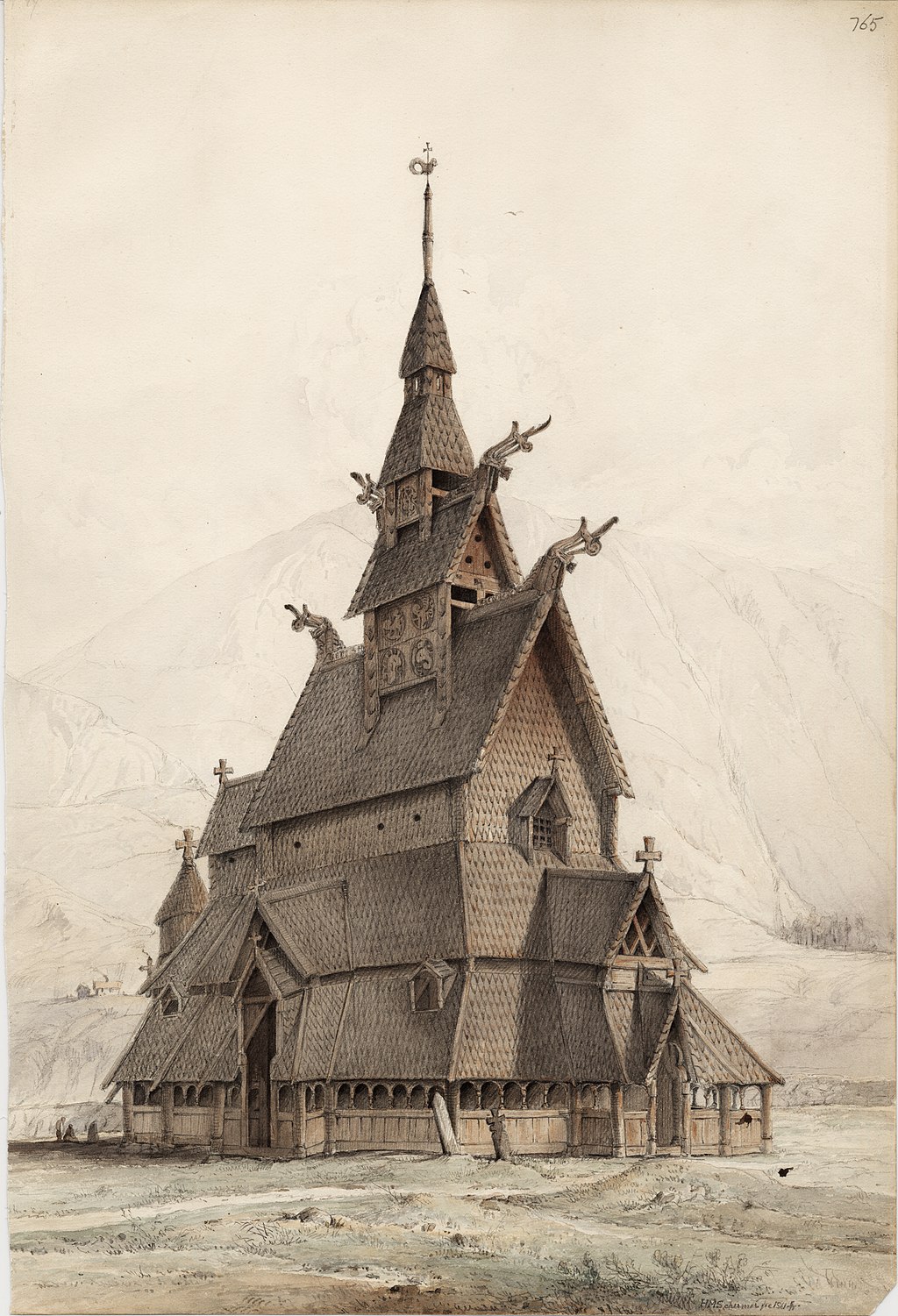

Acuarela basada en el escorzo a grafito. Interpretación cromática del sistema constructivo.
5.Métodos y técnicas actuales: equipos y software
La documentación del patrimonio ha experimentado una transformación profunda en las últimas décadas. La incorporación de tecnologías digitales no ha reemplazado al dibujo, sino que lo ha enriquecido y ampliado. A continuación se presenta una comparativa de los principales equipos y software empleados actualmente.
Fotogrametría terrestre
Obtención de modelos 3D a partir de series fotográficas superpuestas. Permite generar nubes de puntos, mallas y ortofotografías métricas con gran precisión y bajo coste relativo.
Escáner láser terrestre (TLS)
Medición directa por barrido láser con precisión milimétrica. Ideal para edificios históricos, esculturas y elementos decorativos de difícil acceso.
Fotogrametría UAV (dron)
Documentación de cubiertas, fachadas inaccesibles y yacimientos extensos. Los drones con RTK ofrecen precisión centimétrica o subcentimétrica.
CAD y HBIM patrimonial
Integran geometría, materiales, historia constructiva y estado de conservación en una plataforma de gestión del conocimiento patrimonial a lo largo del tiempo.
| Equipo / Modelo | Tecnología | Precisión | Alcance | Aplicación principal | Precio orientativo |
|---|---|---|---|---|---|
| FARO Focus Premium 150 | Escáner láser TLS | ±1 mm | 0,6–150 m | Edificios históricos, interiores, arqueología | 25.000–40.000 € |
| Leica RTC360 | Escáner láser TLS | ±1,9 mm | 0,5–130 m | Levantamientos arquitectónicos, BIM | 40.000–55.000 € |
| Leica BLK360 | Escáner láser compacto | ±4 mm | 0,5–60 m | Interiores, patrimonio mueble, uso rápido | 18.000–25.000 € |
| Trimble TX8 | Escáner láser TLS | ±2 mm | 0,3–340 m | Grandes estructuras, fachadas, exteriores | 35.000–50.000 € |
| DJI Mavic 3 Enterprise | UAV fotogrametría | ±2–5 cm (sin RTK) | Vuelo hasta 120 m | Cubiertas, fachadas, yacimientos extensos | 2.500–4.000 € |
| DJI Phantom 4 RTK | UAV fotogrametría RTK | ±1–3 cm | Vuelo hasta 120 m | Cartografía de precisión, arqueología aérea | 6.000–9.000 € |
| iPhone 15 Pro / iPad Pro (LiDAR) | LiDAR compacto | ±1–5 cm | 0–5 m | Objetos pequeños, protocolos rápidos, campo | 1.000–1.500 € |
| Estación total topográfica | Medición angular + distancias | ±1–3 mm | Varios km | Levantamientos topográficos, control geodésico | 3.000–15.000 € |
Equipos hardware — comparativa técnica y orientación de precios (2025).
| Software | Tipo | Función principal | Perfil de usuario | Precio orientativo |
|---|---|---|---|---|
| Agisoft Metashape | Fotogrametría | Nubes de puntos, mallas 3D, ortofotografías | Arqueología, patrimonio, topografía | 3.499 € licencia permanente |
| RealityCapture / RealityScan | Fotogrametría | Reconstrucción 3D rápida, integración Unreal Engine | Producción visual, gemelos digitales | Gratuito / por uso |
| Pix4Dmapper | Fotogrametría UAV | Ortomosaicos, MDT, nubes de puntos desde drones | Topografía, ingeniería | ~4.000 € / año |
| FARO Scene | Procesado TLS | Registro y procesado de nubes de puntos FARO | Ingeniería, arquitectura, patrimonio | Incluido con equipo |
| Leica Cyclone Register 360 | Procesado TLS | Registro automático de escaneos Leica | Arquitectura, BIM, patrimonio | ~2.000 € / año |
| CloudCompare | Edición nubes de puntos | Visualización, edición y análisis de nubes 3D | Investigación, arqueología, académico | Gratuito (código abierto) |
| Autodesk AutoCAD / Revit | CAD / BIM | Planimetría 2D, modelado BIM, documentación técnica | Arquitectura, ingeniería, restauración | ~2.500–3.000 € / año |
| Meshroom (AliceVision) | Fotogrametría | Reconstrucción 3D desde fotografías | Investigación, estudiantes, bajo presupuesto | Gratuito (código abierto) |
Software de procesamiento y modelado — comparativa (2025).
* Precios orientativos (2025). Pueden variar según distribuidor, versión y modalidad de licencia. Consultar directamente con los proveedores.
Proveedores y distribuidores — España y Europa
Escáneres láser
Leica Geosystems España FARO Technologies Trimble EspañaVenta, alquiler y soporte técnico
Distribuidores España
Tienda Topografía Global Geosystems GeonorteVenta, alquiler y formación especializada
Alquiler equipos Europa
Laserscanning Europe InstopAlquiler de escáneres TLS y UAV para proyectos puntuales
Software libre
CloudCompare (gratuito) Meshroom / AliceVision (gratuito)Herramientas de código abierto para investigación y formación
6.Últimos avances en documentación digital del patrimonio
La documentación del patrimonio es uno de los campos donde la innovación tecnológica avanza más rápidamente.
SLAM (Simultaneous Localisation and Mapping)
Sistemas de mapeo móvil que generan nubes de puntos en tiempo real durante el recorrido del operador. Reducen los tiempos de captura y permiten documentar interiores complejos sin necesidad de estacionar el equipo repetidamente.
Fotogrametría multiespectral e infrarroja
Combinación de documentación geométrica con imágenes en espectros no visibles. Permite detectar intervenciones anteriores, humedad y elementos ocultos bajo revestimientos, integrando análisis visual y métrico en un único modelo.
3D Gaussian Splatting y NeRF
Técnicas basadas en inteligencia artificial que generan modelos tridimensionales fotorrealistas a partir de colecciones de imágenes. Están transformando la divulgación y visualización del patrimonio con resultados visuales de gran calidad.
Realidad aumentada y mixta (AR/MR)
Superposición de información digital sobre el entorno real, aplicada a la visualización de reconstrucciones hipotéticas e identificación de elementos constructivos in situ.
HBIM (Heritage Building Information Modelling)
Integra geometría, materiales, historia constructiva, estado de conservación y planificación de intervenciones en un modelo informacional único, facilitando la gestión integral del bien a lo largo del tiempo.
7.Ilustrar como herramienta pedagógica
En el ámbito formativo, el dibujo es una herramienta de aprendizaje especialmente eficaz. Dibujar obliga a comprender antes de representar, y convierte al alumno en un observador activo. No es posible dibujar correctamente un capitel románico sin entender previamente su estructura, sus proporciones y su lógica decorativa.
Integrar el dibujo en la enseñanza de la restauración y el patrimonio favorece una comprensión profunda de los objetos, sus materiales y sus procesos constructivos, reforzando el criterio profesional desde la base. Esta es una de las premisas fundamentales del modelo formativo de IN Restauro.
Ilustrar el patrimonio no es embellecerlo, sino hacerlo legible. El dibujo sigue siendo, hoy como ayer, una herramienta esencial para conocer, conservar y transmitir el valor de los bienes culturales.
Las nuevas tecnologías no han desplazado al dibujo: han multiplicado sus posibilidades y su alcance. La mirada analítica que el dibujo exige es más necesaria que nunca en un contexto de sobreabundancia de imágenes.
