Estructura del soporte textil en pintura:
materiales, comportamiento y estabilidad
El lienzo como sistema dinámico: fibras, ligamentos, preparación, respuesta higroscópica y consecuencias para la conservación de la pintura de caballete
El lienzo no es una simple tela sobre la que se pinta. Es un sistema estructural dinámico que respira con la humedad, trabaja bajo tensión constante y envejece a un ritmo diferente al de las capas que soporta. Comprender su naturaleza material es la base de cualquier diagnóstico y de cualquier decisión de intervención.
1.Naturaleza y función del soporte textil
El soporte textil es el entramado flexible de fibras naturales entrelazadas que actúa como base estructural de la pintura de caballete sobre lienzo. Su función principal es proporcionar una superficie estable y ligera sobre la que aplicar las capas de preparación y pintura, pero su papel en el sistema pictórico va mucho más allá de la simple sustentación.
A diferencia de los soportes rígidos como la tabla de madera (en otro artículo estudiaremos su comportamiento según los cambios de humedad y temperatura) o el cobre, el soporte textil es inherentemente flexible y dinámico: responde a las variaciones de temperatura y humedad con movimientos dimensionales continuos, trabaja bajo la tensión impuesta por el bastidor y envejece químicamente a un ritmo diferente al de las capas que lo recubren. Este dinamismo es al mismo tiempo su mayor virtud —permite crear obras de gran formato transportables— y el origen de gran parte de las patologías estructurales que afectan a la pintura sobre lienzo.
📌 El soporte textil en el sistema estratigráfico
El soporte textil es la base del sistema estratigráfico de la pintura de caballete. Sobre él se aplican, de abajo a arriba: el encolado, la preparación (aparejo), la imprimación, la capa pictórica y el barniz. Cada una de estas capas tiene una rigidez, una elasticidad y un comportamiento higroscópico distintos. Las tensiones que genera el soporte al moverse se transmiten hacia arriba a través de todas las capas, y la incompatibilidad entre sus respuestas mecánicas es el origen de la mayoría de las patologías estructurales.

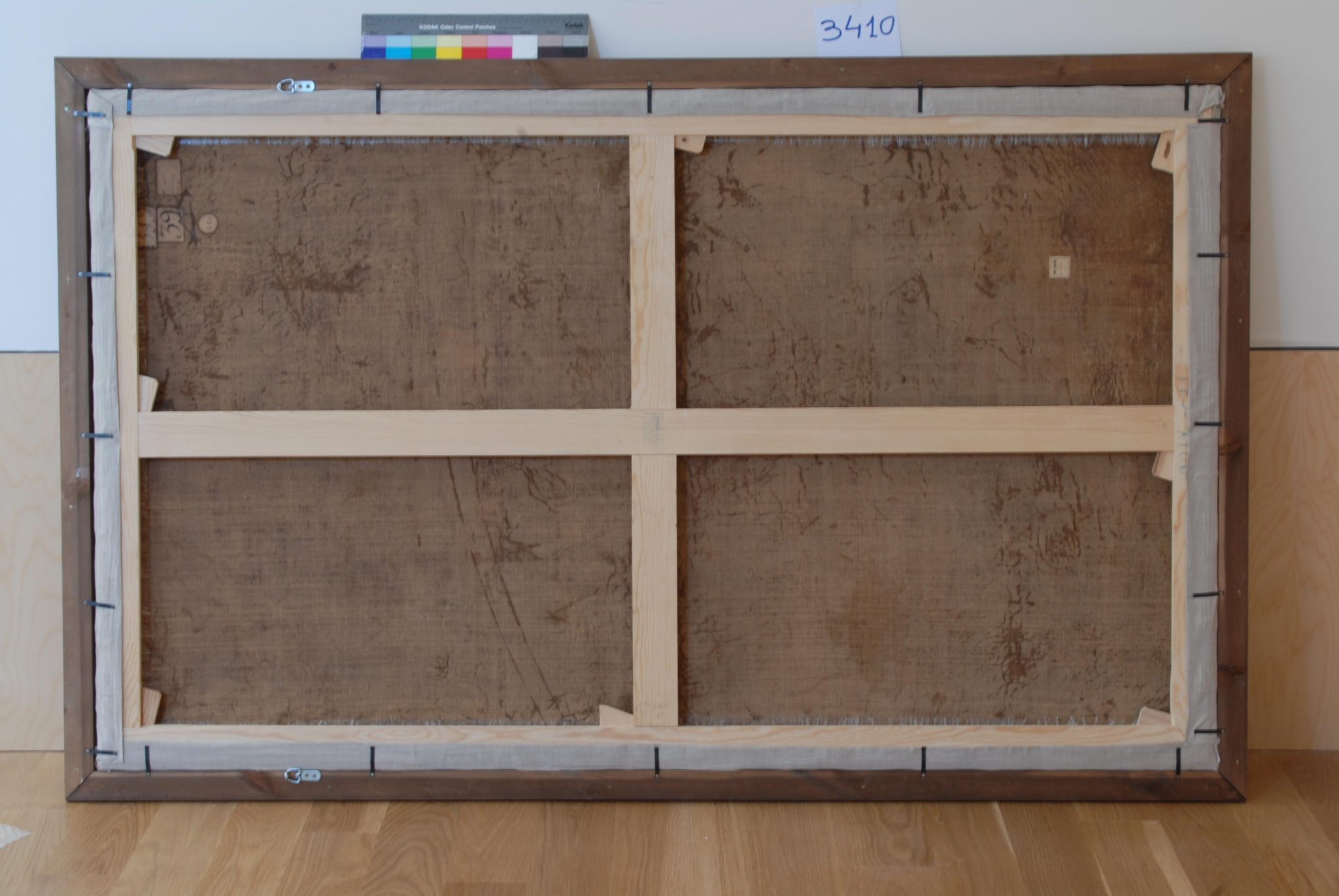

Fig. 1 — Reverso de una pintura sobre lienzo. Se aprecia claramente la trama del tejido y el sistema de bastidor con cuñas extensibles. Los movimientos higroscópicos del tejido —expansión con la humedad, contracción con la sequedad— se transmiten a todas las capas superiores y son la causa principal del craquelado de la capa pictórica a largo plazo. © Dominio público / Wikimedia Commons.
2.Fibras textiles: lino, algodón y cáñamo
Las fibras utilizadas históricamente en los soportes pictóricos son fibras naturales celulósicas, todas ellas de origen vegetal. Sus propiedades físicas y mecánicas determinan el comportamiento del soporte y condicionan su envejecimiento a largo plazo.
Lino
Linum usitatissimum
Fibra predominante en pintura europea desde el s. XV. Estructura fibrilar larga, alta resistencia y excelente estabilidad a largo plazo. El soporte de referencia en restauración.
Algodón
Gossypium hirsutum
Generalizado a partir del s. XIX por su menor coste. Fibras más cortas y mayor absorción de humedad que el lino. Mayor susceptibilidad a deformaciones y envejecimiento más rápido.
Cáñamo
Cannabis sativa
Fibras gruesas y muy resistentes. Utilizado en soportes de gran formato, obras de uso litúrgico y aplicaciones técnicas específicas. Presente en pintura española y flamenca de los ss. XVI-XVII.

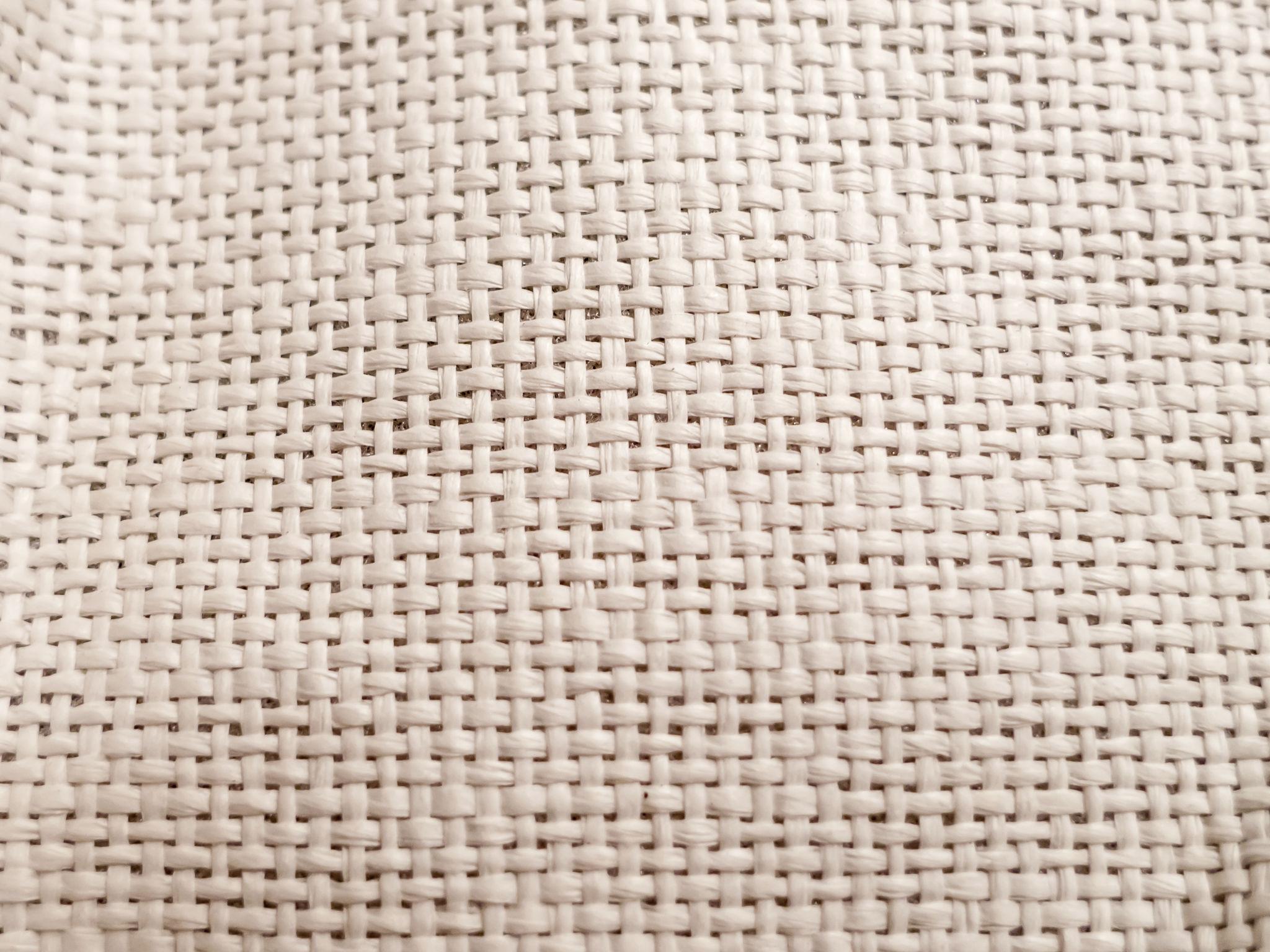

Tejido de lino (Linum usitatissimum) — Fibra larga y resistente, con estructura regular que proporciona excelente estabilidad dimensional. Es el soporte textil de referencia en pintura europea desde el siglo XV. La textura fina y uniforme del lino facilita la aplicación de la preparación y la capa pictórica. © Dominio público / Wikimedia Commons.

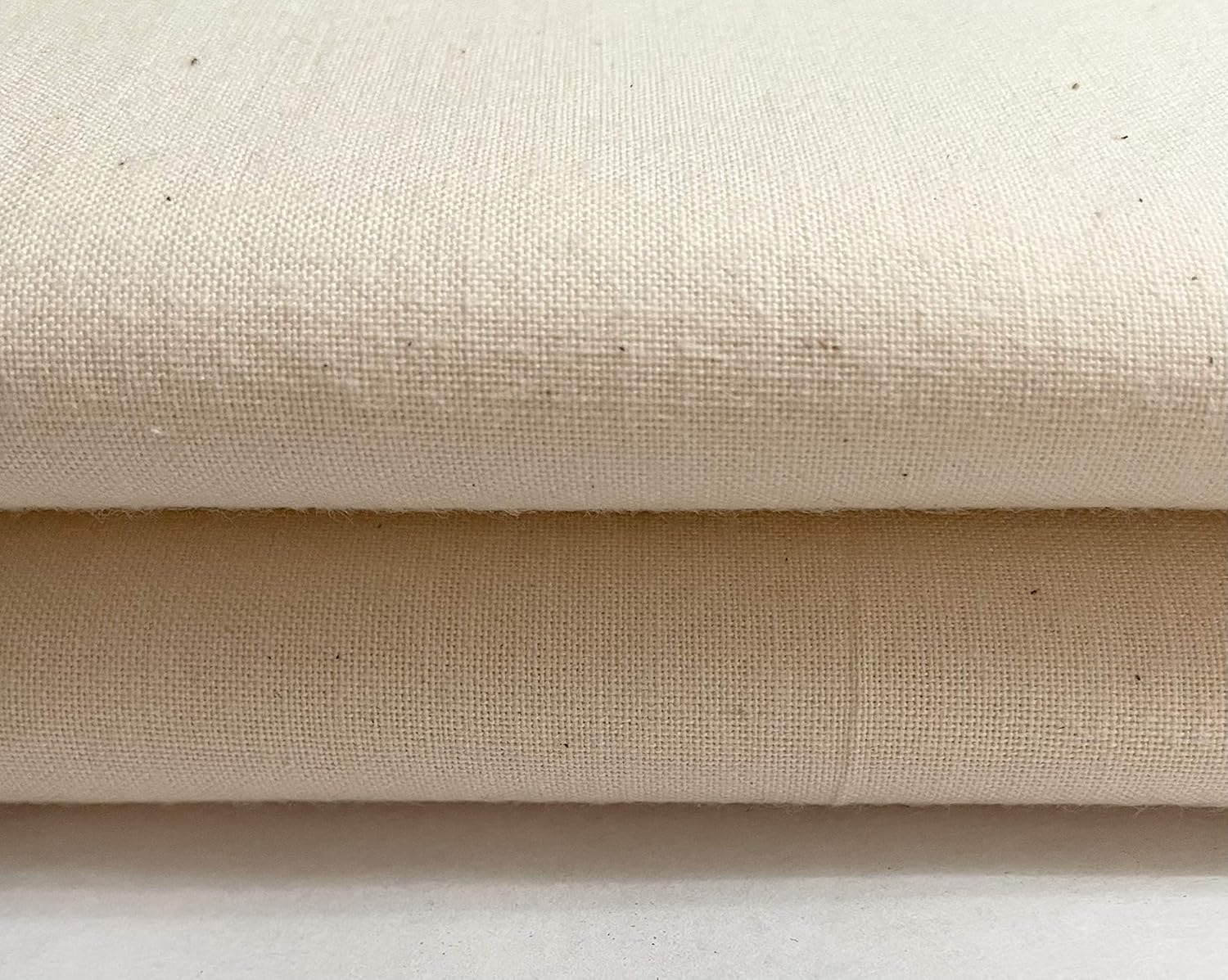

Tejido de algodón (Gossypium hirsutum) — Fibra más corta y suave que el lino, con mayor capacidad de absorción de humedad. Se generalizó como soporte pictórico a partir del siglo XIX por su menor coste. Su mayor higroscopicidad lo hace más susceptible a deformaciones ante variaciones ambientales. © Dominio público / Wikimedia Commons.

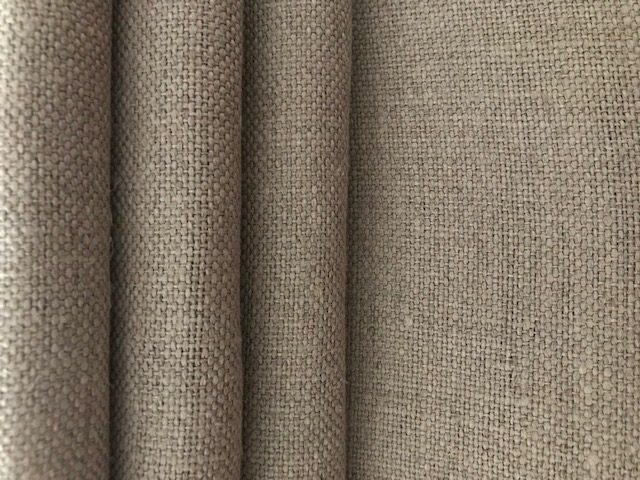

Tejido de cáñamo (Cannabis sativa) — Fibra gruesa y muy resistente, con estructura tosca pero de gran durabilidad. Utilizado en soportes de gran formato, obras de uso litúrgico y aplicaciones técnicas que requieren máxima resistencia mecánica. Presente en pintura española y flamenca de los siglos XVI y XVII. © Dominio público / Wikimedia Commons.
| Fibra | Longitud de fibra | Resistencia a tracción | Absorción de agua | Estabilidad UV | Envejecimiento |
|---|---|---|---|---|---|
| Lino | Larga (10–100 cm) | Alta (345–1.100 MPa) | Media (8–12%) | Buena | Lento · muy estable a largo plazo |
| Algodón | Corta (1–5 cm) | Media (270–800 MPa) | Alta (15–25%) | Media | Más rápido · fragilización progresiva |
| Cáñamo | Larga (1–5 m) | Muy alta (310–900 MPa) | Media (8–12%) | Buena | Lento · similar al lino |
| Yute | Media (1–4 m) | Media (393–773 MPa) | Alta (13–17%) | Baja | Rápido · muy sensible a la humedad |
Tabla 1. Propiedades técnicas comparadas de las principales fibras utilizadas en soportes pictóricos históricos.

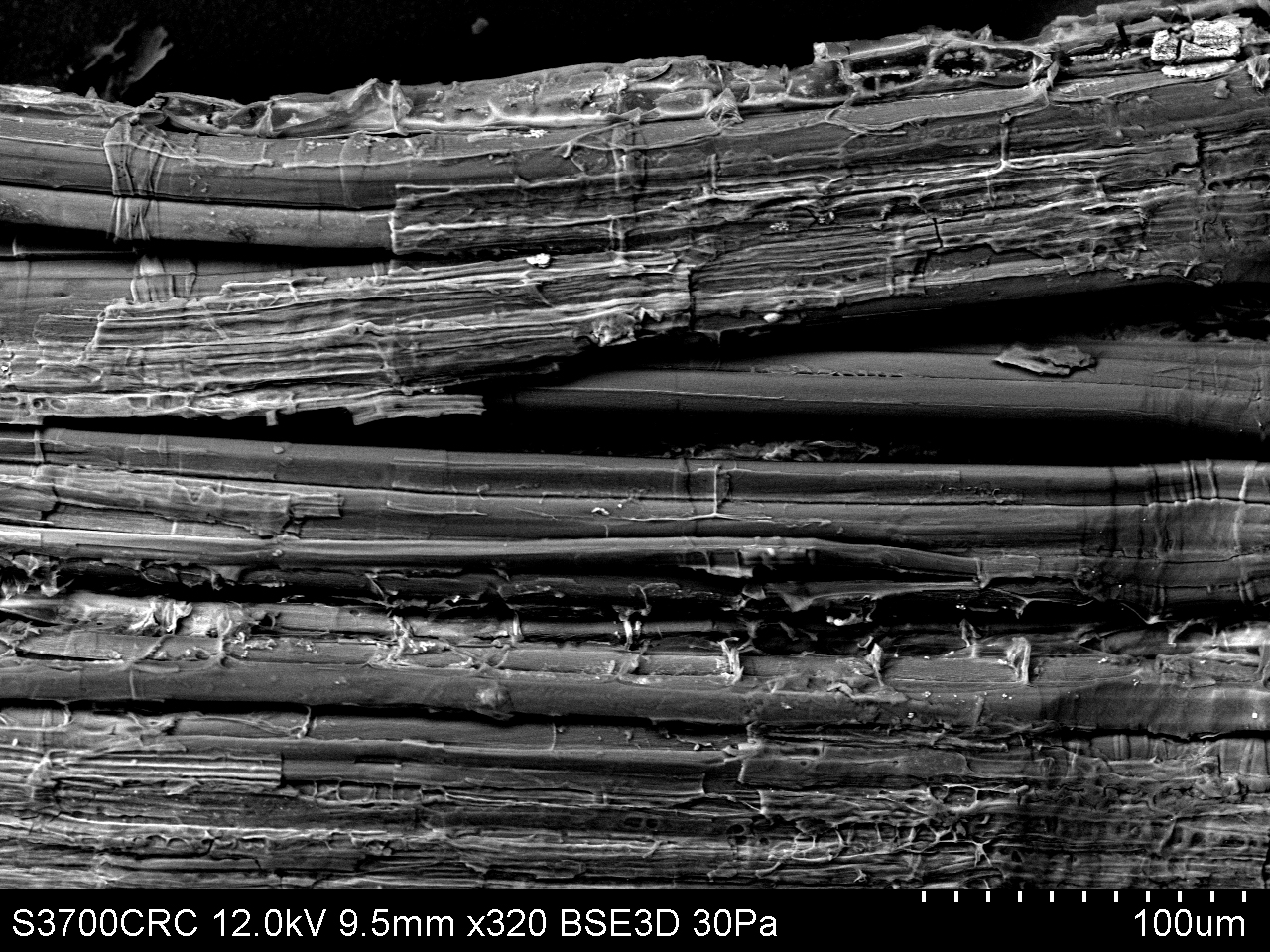

Imagen de microscopio electrónico de barrido (SEM) de fibras de lino sin procesar (Linum usitatissimum), halladas en el interior de un relicario-colgante medieval (Essex, Inglaterra, 1500–1550). Autoría: The Portable Antiquities Scheme / The Trustees of the British Museum. Licencia CC BY-SA 4.0.

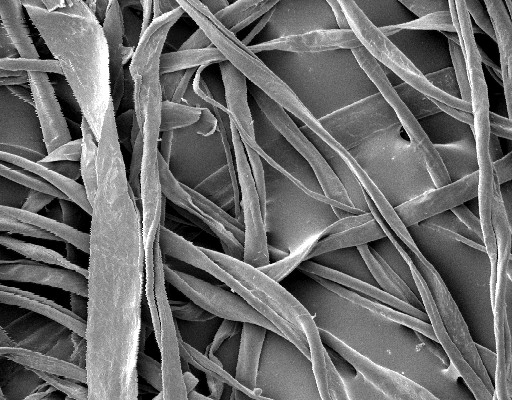

Vista microscópica de fibras de algodón (Gossypium hirsutum) — fibra unicelular en forma de cinta aplanada y retorcida, rasgo distintivo que la diferencia claramente de las fibras liberianas como el lino o el cáñamo. Autoría: Featheredtar. Licencia CC BY 3.0.

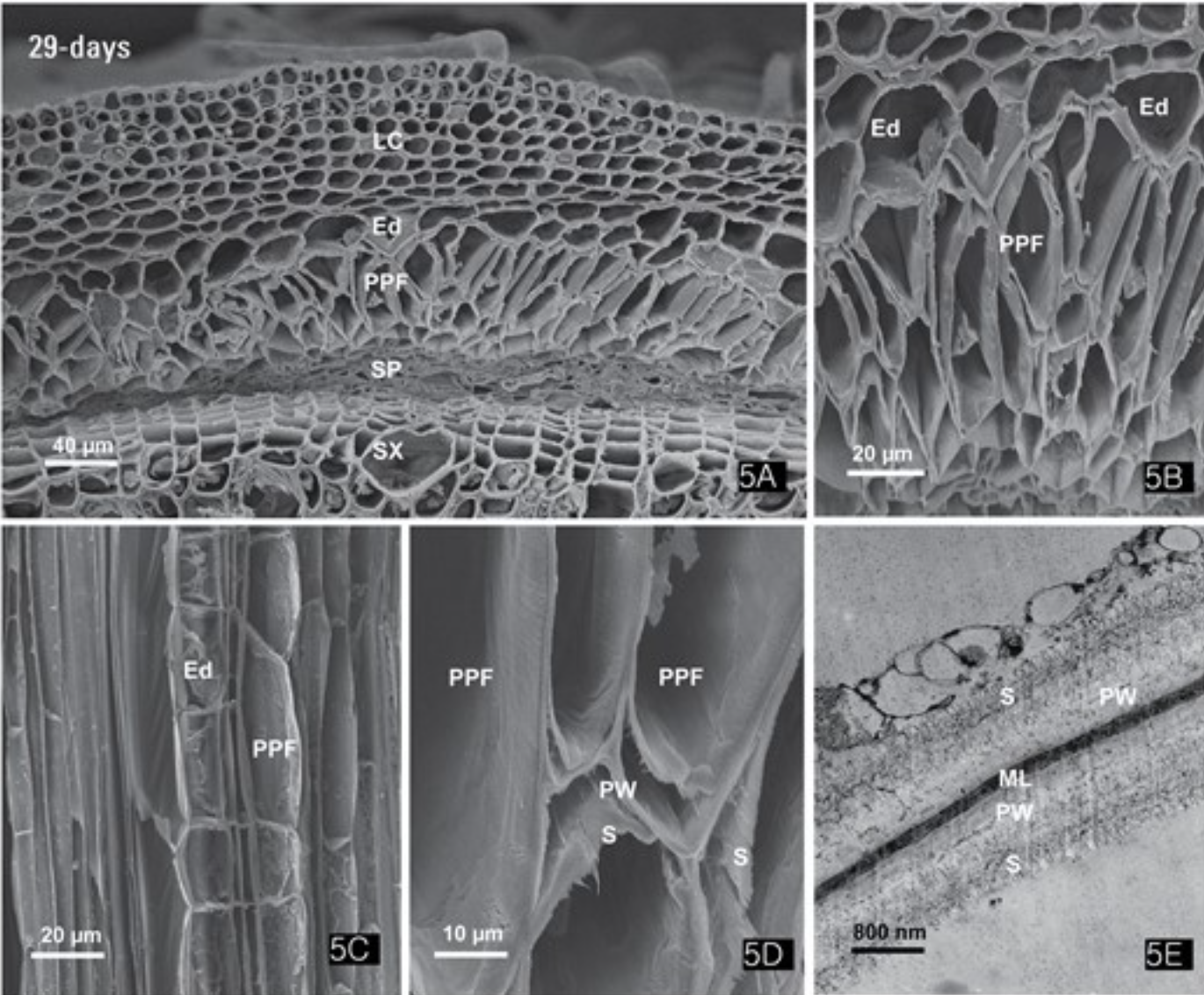

Micrografías electrónicas de sección transversal y longitudinal de fibras de floema primario de cáñamo (Cannabis sativa) a distintos aumentos, mostrando el engrosamiento progresivo de la pared celular. Fuente: Kim, E.-S. y Choi, W. (2021). «The thickening and modification of the galactan-enriched layer during primary phloem fibre development in Cannabis sativa.» AoB Plants, 13(4), plab044. Obra del gobierno de EE.UU. — dominio público.
3.Estructura del tejido: urdimbre, trama y ligamentos
Todo tejido se organiza mediante dos sistemas de hilos perpendiculares: la urdimbre (hilos longitudinales, generalmente más tensos y resistentes) y la trama (hilos transversales que se entrelazan con la urdimbre). La forma en que se produce ese entrelazado define el ligamento del tejido y determina sus propiedades mecánicas, su densidad y su comportamiento frente a la preparación y la capa pictórica.
Infografía 1. Los tres tipos de ligamento textil en soportes pictóricos textil utilizados en soportes pictóricos. Los cuadros oscuros representan los puntos donde la trama pasa por encima de la urdimbre (punto de enlace visible). El tafetán es el más utilizado en pintura de caballete por su equilibrio estructural.
| Ligamento | Estructura | Resistencia | Flexibilidad | Estabilidad dimensional | Uso en pintura |
|---|---|---|---|---|---|
| Tafetán (1×1) | Alternancia regular: 1 sobre / 1 bajo | Alta | Baja-media | Muy alta · distribución uniforme de tensiones | El más habitual. Pintura europea ss. XV-XX |
| Sarga | Diagonal desplazada: 2-3 sobre / 1 bajo | Media-alta | Media | Media · anisotropía acentuada en diagonal | Menos frecuente. Soportes especiales y robustos |
| Raso / satén | Flotantes largos: 4-8 sobre / 1 bajo | Baja-media | Alta | Baja · pocos puntos de anclaje | Muy poco frecuente en pintura. Más en textiles decorativos |
Tabla 2. Comparativa de los tres ligamentos textiles: estructura, propiedades mecánicas y uso en soporte pictórico.
4.La preparación: de tejido flexible a sistema rígido
Antes de recibir la capa pictórica, el tejido se somete a un proceso de preparación que transforma radicalmente sus propiedades físicas. Este proceso consta habitualmente de varias fases: el encolado, que sella los poros del tejido e impermeabiliza las fibras; la preparación propiamente dicha (aparejo), que proporciona una base receptiva para la pintura; y en ocasiones una imprimación adicional que establece el tono base.
El resultado de este proceso es un material cuyo comportamiento mecánico difiere sustancialmente del tejido original: el tejido flexible se convierte en un sistema parcialmente rigidizado en el que coexisten capas con propiedades muy distintas. Esta heterogeneidad mecánica es el origen de las tensiones internas que, a lo largo del tiempo, generan craquelados y desprendimientos.
| Fase | Materiales históricos | Función | Efecto sobre el soporte |
|---|---|---|---|
| Encolado | Cola de piel, cola de conejo, cola de huesos | Impermeabilizar el tejido, sellar los poros, anclar la preparación | Rigidiza ligeramente el tejido · reduce la absorción del aceite de la capa pictórica |
| Preparación (gesso) | Yeso o creta + cola animal | Crear una superficie uniforme y absorbente para la pintura | Rigidiza significativamente el sistema · muy sensible a la humedad |
| Imprimación oleosa | Blanco de plomo + aceite secante | Reducir la absorción de la capa pictórica, tono base | Capa semielástica · comportamiento intermedio |
| Preparación acrílica (s. XX) | Polímero acrílico + carbonato cálcico | Igual que el gesso tradicional | Más flexible que el gesso histórico · menor riesgo de craquelado |
Tabla 3. Fases del proceso de preparación del soporte textil y su efecto sobre las propiedades mecánicas del sistema.
5.Comportamiento higroscópico, respuesta mecánica y anisotropía
Las fibras celulósicas que componen el soporte textil son higroscópicas: absorben y liberan vapor de agua del ambiente en función de la humedad relativa (HR). Este intercambio de humedad produce variaciones dimensionales continuas que constituyen el principal mecanismo de degradación mecánica de la pintura sobre lienzo.
El proceso higroscópico sigue un ciclo continuo: cuando la humedad relativa aumenta, las fibras absorben agua, se hinchan y el tejido se expande; cuando la humedad disminuye, las fibras ceden agua, se contraen y el tejido se retrae. Este movimiento es diferencial según la fibra (el algodón se mueve más que el lino) y anisotrópico según la dirección del tejido (la trama y la urdimbre responden de forma diferente).
| Condición ambiental | Respuesta del soporte textil | Efecto sobre el sistema pictórico |
|---|---|---|
| HR alta (>65%) | Absorción de humedad · expansión de fibras · el lienzo se relaja y pierde tensión | Reducción de tensiones en la capa pictórica · riesgo de bolsas y deformaciones · posible ataque biológico (hongos) |
| HR baja (<40%) | Cesión de humedad · contracción de fibras · el lienzo se tensa | Aumento de tensiones en la capa pictórica · craquelado activo · riesgo de levantamientos si la capa es frágil |
| Ciclos de HR | Expansiones y contracciones repetidas · fatiga mecánica progresiva de las fibras | Craquelado cíclico · debilitamiento de la adhesión entre capas · envejecimiento acelerado de todo el sistema |
| HR estable (45–55%) | Equilibrio higroscópico · movimientos mínimos | Condición ideal de conservación preventiva · minimiza las tensiones internas del sistema |
Tabla 4. Respuesta del soporte textil y del sistema pictórico a distintas condiciones de humedad relativa ambiental.
5.1 Respuesta mecánica y tensional del soporte
El soporte textil no trabaja en solitario: trabaja en constante interacción con el bastidor, que le impone una tensión inicial al tensar el lienzo, y con las capas de preparación y pintura, que lo rigidizan y modifican su respuesta mecánica. El comportamiento del conjunto no puede entenderse analizando cada elemento por separado.
La distribución de tensiones en el sistema lienzo-bastidor no es homogénea. Las tensiones son especialmente elevadas en los bordes y esquinas del lienzo, donde el tejido dobla sobre el listón del bastidor, y en las zonas próximas a los clavos de sujeción. Esta concentración de tensiones explica por qué el craquelado y los levantamientos de capa pictórica se inician frecuentemente en los bordes de la obra.

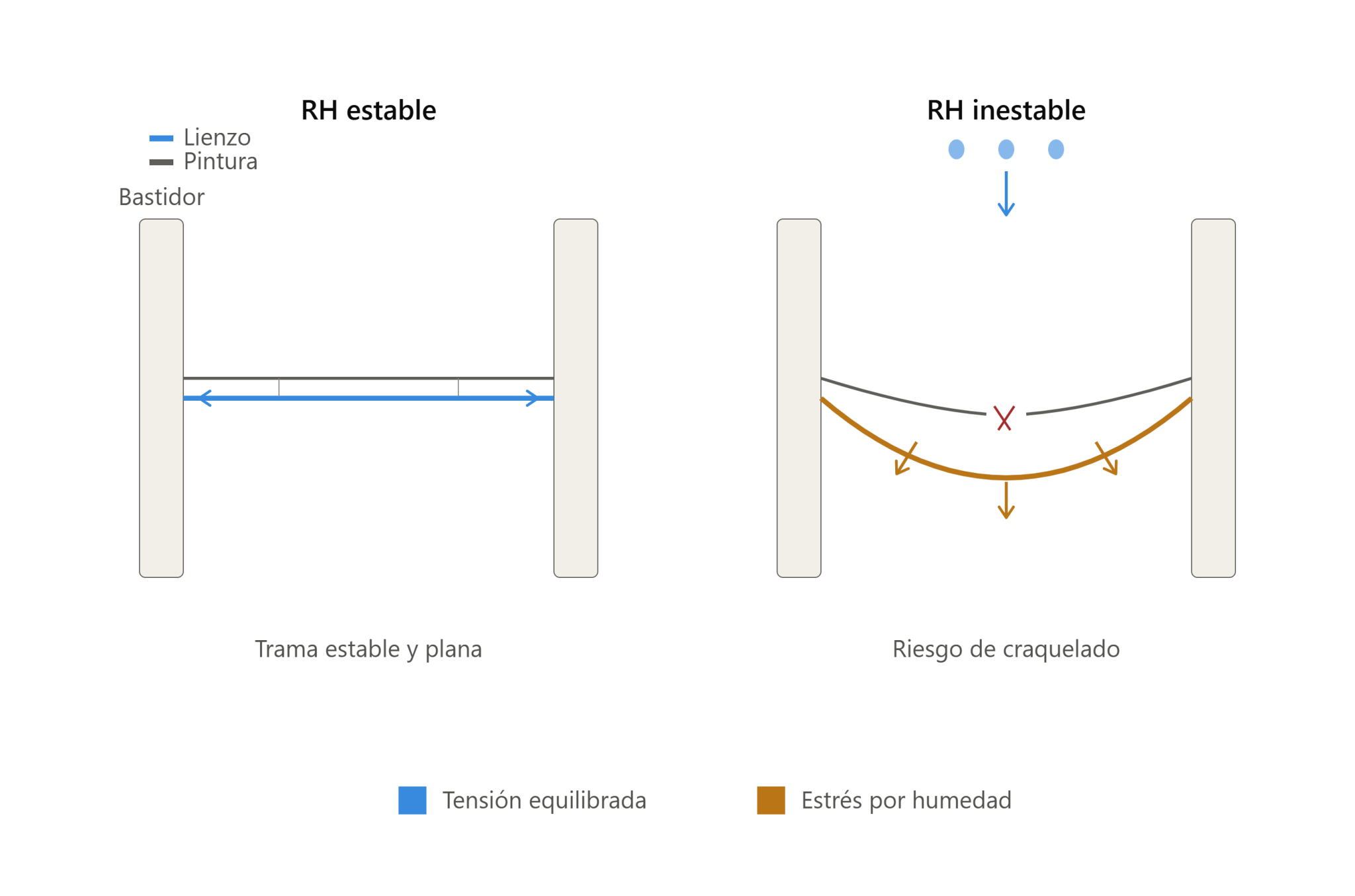

Fig. 2 — Deformación del soporte textil de una pintura por variaciones de humedad relativa. Las bolsas o protuberancias que se forman en el lienzo son consecuencia de la respuesta diferencial entre el soporte higroscópico y la capa de preparación más rígida. © Dominio público / Wikimedia Commons.

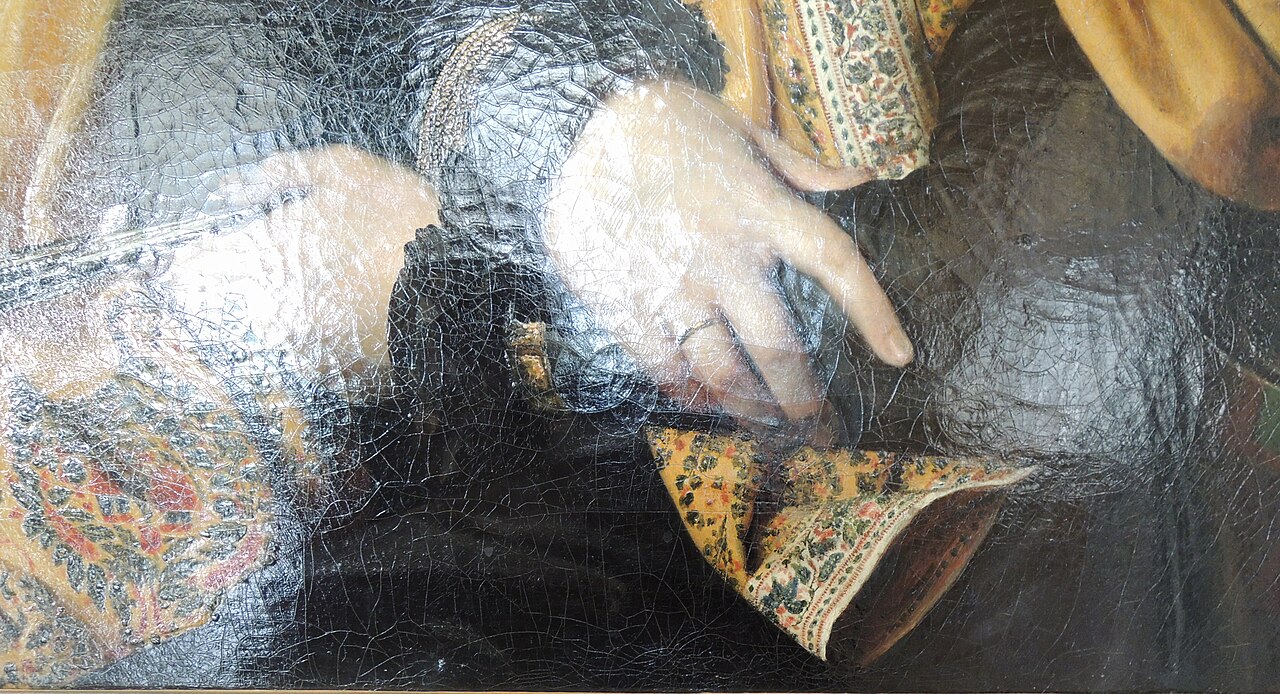

Fig. 3 — Craquelado en pintura sobre lienzo. La red de fisuras que se forma en la capa pictórica es consecuencia de las tensiones generadas por los movimientos higroscópicos del soporte textil sobre una preparación rígida. © Dominio público / Wikimedia Commons.
5.2 La anisotropía: por qué el lienzo no se mueve igual en todas las direcciones
Una propiedad fundamental del soporte textil, con importantes consecuencias diagnósticas, es su anisotropía mecánica: el tejido presenta propiedades físicas diferentes según la dirección en que se mida. En términos prácticos, esto significa que el lienzo no se expande ni se contrae igual en la dirección de la urdimbre que en la de la trama.
Esta diferencia surge de la propia estructura del tejido: los hilos de urdimbre, que son los que se tensan en el telar durante el proceso de fabricación, presentan menor capacidad de expansión transversal que los hilos de trama. Cuando varía la humedad, el lienzo se mueve más en la dirección de la trama que en la de la urdimbre, generando una deformación asimétrica que se traduce en patrones de craquelado diferentes según la orientación del tejido respecto al bastidor.
🔍 La anisotropía como herramienta diagnóstica
El patrón de craquelado de una pintura sobre lienzo no es aleatorio: su orientación preferente refleja la dirección de las tensiones dominantes en el sistema, que a su vez dependen de la orientación del tejido respecto al bastidor. Un restaurador experimentado puede estimar la orientación de la urdimbre y la trama estudiando el patrón de craquelado, lo que proporciona información sobre la técnica de montaje original y el historial de tensiones de la obra.
6.Patologías derivadas del comportamiento del soporte
Las patologías del soporte textil no son fenómenos aislados: son el resultado del comportamiento global del sistema. Comprenderlas desde la perspectiva del soporte permite distinguir síntomas de causas y establecer criterios de intervención adecuados.
| Patología | Causa en el soporte | Manifestación visible | Riesgo asociado | Intervención habitual |
|---|---|---|---|---|
| Craquelado por tensión | Movimientos higroscópicos del soporte · incompatibilidad con la rigidez de la preparación | Red de fisuras en la capa pictórica, orientada según la dirección dominante de tensión | Pérdida progresiva de adherencia · levantamientos | Control ambiental · consolidación preventiva |
| Deformaciones (bolsas) | Distensión progresiva del tejido · pérdida de tensión en el bastidor · HR alta mantenida | Protuberancias o hundimientos locales en el plano de la obra | Concentración de tensiones en zonas adyacentes · riesgo de craquelado local | Ajuste de cuñas del bastidor · humidificación controlada |
| Debilitamiento de fibras | Oxidación y fragilización química de las fibras celulósicas por envejecimiento · acidez de la preparación | Tejido frágil y quebradizo al tacto · roturas espontáneas | Pérdida de resistencia mecánica del soporte · riesgo de rotura total | Reentelado · soporte auxiliar |
| Roturas | Fatiga mecánica acumulada · impactos físicos · soporte muy debilitado | Desgarros o perforaciones en el tejido, a veces con pérdida de capa pictórica | Pérdida de soporte para las capas pictóricas | Consolidación de urgencia · reentelado parcial o total |
| Ataque biológico | Condiciones de alta HR y temperatura · presencia de materia orgánica (cola, aceite) | Manchas de hongos (foxing) · debilitamiento local de fibras · olor característico | Degradación rápida de fibras · extensión a capas superiores | Desinfección · control ambiental urgente |
Tabla 5. Principales patologías del soporte textil pictórico: causas, manifestaciones, riesgos e intervenciones habituales.
7.Implicaciones en conservación y restauración
El conocimiento detallado del soporte textil tiene consecuencias directas en la práctica de la conservación y la restauración. Cada intervención que afecta al soporte — desde el simple ajuste del bastidor hasta el reentelado completo — modifica el sistema de tensiones de toda la obra y puede tener consecuencias imprevistas en las capas superiores si no se planifica adecuadamente.
| Intervención | Qué implica para el soporte | Riesgo si se hace incorrectamente | Criterio de intervención |
|---|---|---|---|
| Ajuste de cuñas del bastidor | Aumenta la tensión del soporte · puede corregir deformaciones menores | Tensión excesiva puede generar craquelado activo en la capa pictórica frágil | Ajuste gradual · nunca forzar · comprobar estado de la capa pictórica antes |
| Humidificación controlada | Relaja el soporte · puede corregir deformaciones por contracción | HR excesiva puede activar hongos o disolver capas de preparación solubles en agua | Humidificación local controlada · nunca saturar · monitorizar la respuesta |
| Reentelado (lining) | Añade un soporte nuevo al reverso de la tela original · redistribuye las tensiones | Adhesivo incompatible puede rigidizar en exceso el sistema · pérdida de textura pictórica | Solo cuando el soporte original no puede cumplir su función · adhesivo de elasticidad controlada |
| Control ambiental | Estabiliza los ciclos higroscópicos del soporte | Sin control ambiental, cualquier otra intervención tendrá efectos limitados a largo plazo | Primera línea de intervención · HR 45-55% · temperatura estable · sin fluctuaciones bruscas |
Tabla 6. Principales intervenciones sobre el soporte textil: implicaciones, riesgos y criterios de intervención.
💡 La conservación preventiva como primera intervención
El enfoque contemporáneo en conservación de pintura sobre lienzo prioriza la estabilidad ambiental sobre cualquier intervención directa. Mantener una humedad relativa estable entre el 45 y el 55% y evitar las fluctuaciones bruscas de temperatura es, con diferencia, la intervención más eficaz para frenar el deterioro del soporte textil. Ninguna restauración, por bien ejecutada que esté, puede compensar unas condiciones ambientales inadecuadas.
