Antes de la fotografía:
grabados y dibujos
como documento patrimonial
Cómo el ojo humano, el buril y la pluma fueron durante siglos los únicos instrumentos capaces de registrar lo que el tiempo amenazaba — y por qué esos documentos son hoy fuentes científicas de primer orden
Durante más de cuatro siglos — desde el Renacimiento hasta la invención de la daguerrotipia en 1839 — el único medio disponible para registrar el aspecto de un monumento, una obra de arte o una ciudad era el ojo humano trabajando en colaboración con la mano. Ese registro — impreciso, subjetivo, dependiente de la habilidad del artista y de sus instrumentos — es hoy, paradójicamente, una fuente científica de primera importancia para conocer el estado de monumentos que el tiempo ha transformado, mutilado o destruido.
1.El dibujo como único instrumento de memoria
Antes de 1839, registrar visualmente el aspecto de un monumento requería un artista con papel, pluma o buril, y el tiempo suficiente para ejecutar el dibujo in situ o a partir de apuntes tomados en el lugar. No había otra opción. Lo que no se dibujaba no quedaba registrado — o quedaba solo en la memoria de quien lo había visto, con todos los problemas de imprecisión y degradación que eso implica.
Esta limitación técnica tuvo una consecuencia paradójica: generó una cultura del dibujo documental extraordinariamente rica y sofisticada. Arquitectos, arqueólogos, viajeros, artistas y anticuarios desarrollaron durante siglos métodos cada vez más precisos para registrar visualmente lo que querían conservar en la memoria — métodos que en algunos casos anticipaban la fotografía en su rigor y su sistematicidad.
Giovanni Battista Piranesi, Vista del Foro Romano, de las Vedute di Roma (c. 1748–1778). Los grabados de Piranesi son documentos de primer orden: registran el estado exacto de las ruinas romanas en el siglo XVIII, con detalles arquitectónicos hoy perdidos, niveles del suelo diferentes a los actuales y edificios que ya no existen. La precisión formal se combina con una sensibilidad estética que hace de cada estampa una obra de arte independiente. © Dominio público / Wikimedia Commons.

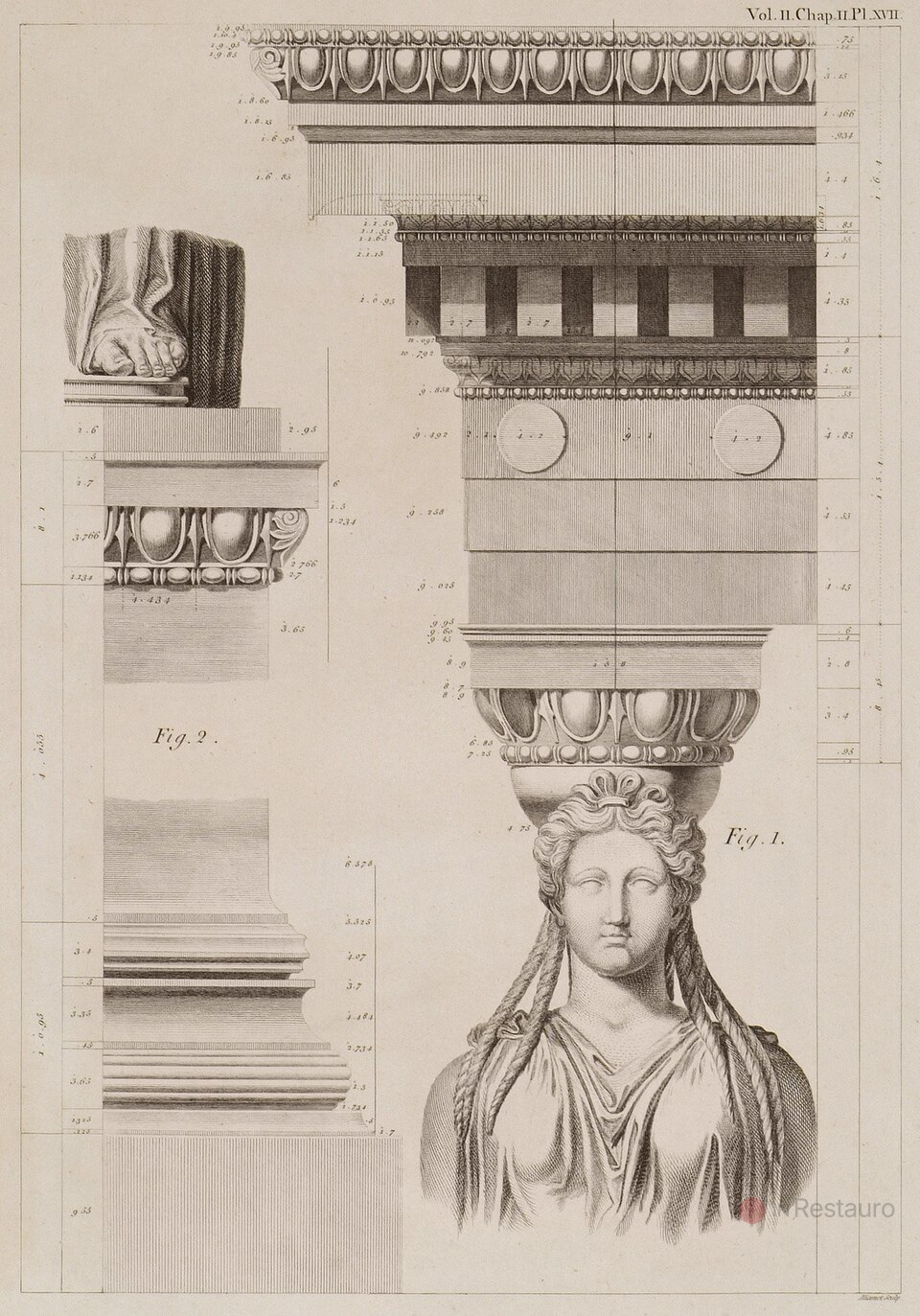

James Stuart y Nicholas Revett, dibujo de las Antigüedades de Atenas (publicado 1762–1816). El proyecto de Stuart y Revett — medir y dibujar sistemáticamente todos los monumentos griegos de Atenas — es el ejemplo más riguroso de documentación arquitectónica pre-fotográfica. Sus láminas son todavía hoy referencias útiles para los arqueólogos que estudian el estado del Partenón antes de las transformaciones del siglo XIX. © Dominio público / Wikimedia Commons.
2.La tradición del dibujo de ruinas: del Renacimiento al XVIII
La práctica de dibujar los monumentos de la Antigüedad tiene sus raíces en el Renacimiento italiano. Brunelleschi y Donatello viajaron juntos a Roma a principios del siglo XV para medir y dibujar los edificios romanos — un viaje que cambiaría la arquitectura occidental para siempre. A lo largo de los siglos XV y XVI, arquitectos como Rafael, Sangallo, Palladio y Serlio desarrollaron métodos cada vez más sistemáticos para registrar la arquitectura antigua.
Este interés no era puramente arqueológico — era fundamentalmente práctico. Los arquitectos del Renacimiento dibujaban las ruinas para aprender de ellas, para extraer proporciones y soluciones formales que pudieran aplicar en sus propios proyectos. La dimensión documental — registrar para preservar el conocimiento de lo que existe — se añadió progresivamente a medida que la conciencia de la pérdida irreversible del patrimonio fue creciendo.
| Período | Práctica dominante | Figuras clave | Aportación documental |
|---|---|---|---|
| Siglo XV | Dibujos de trabajo · apuntes de proporciones · levantamientos arquitectónicos básicos | Brunelleschi · Donatello · Giuliano da Sangallo | Primeros registros sistemáticos de monumentos romanos · muchos edificios documentados antes de transformaciones posteriores |
| Siglo XVI | Levantamientos más rigurosos · primeras publicaciones de arquitectura antigua · grabado como medio de difusión | Rafael (carta a León X) · Palladio · Serlio · Labacco | Rafael propone el primer proyecto sistemático de documentación de Roma · Palladio documenta los templos romanos con precisión excepcional |
| Siglo XVII | Consolidación del grabado como medio documental · primeros atlas de arquitectura antigua · vedute urbanas | Falda · De Rossi · Sandrart | Primeras series de vistas de Roma con valor documental sistemático · registro de monumentos en proceso de transformación |
| Siglo XVIII | Gran auge del dibujo documental · academias nacionales · becas de estudio en Roma · expediciones arqueológicas | Piranesi · Stuart y Revett · Le Roy · Wood y Dawkins | El período más rico de documentación pre-fotográfica · series completas de monumentos · mediciones rigurosas · primeras expediciones científicas |
Tabla 1. Evolución de la práctica del dibujo documental de la Antigüedad desde el Renacimiento hasta el siglo XVIII.
3.Las técnicas: del apunte al grabado calcográfico
La documentación visual pre-fotográfica no era una sola técnica sino un conjunto de procedimientos con diferentes niveles de rigor, velocidad y capacidad de difusión. Cada técnica tenía sus ventajas específicas y sus limitaciones propias.
Infografía 1. Las cinco técnicas principales de documentación visual pre-fotográfica comparadas por velocidad, precisión y capacidad de difusión. El grabado calcográfico domina en difusión — su capacidad de producir centenares de copias idénticas es el antecedente directo de la fotografía como medio de documentación masiva.
🔭 La cámara oscura y la cámara lúcida
Dos instrumentos ópticos transformaron la precisión del dibujo documental antes de la fotografía. La cámara oscura — una caja oscura con un orificio o lente que proyecta la imagen exterior sobre una superficie interior — permitía al artista calcar directamente la imagen proyectada con gran exactitud perspectiva. La cámara lúcida — un prisma que superponía la imagen de la escena sobre el papel — cumplía una función similar con mayor portabilidad. Canaletto usó casi con certeza la cámara oscura para sus vedute de Venecia — lo que explica su exactitud perspectiva extraordinaria. La investigadora británica Hockney-Falco propuso en 2001 que muchos maestros del arte occidental habían usado instrumentos ópticos similares desde el siglo XV — una tesis todavía debatida pero que ha transformado la comprensión de la precisión visual en la pintura pre-fotográfica.

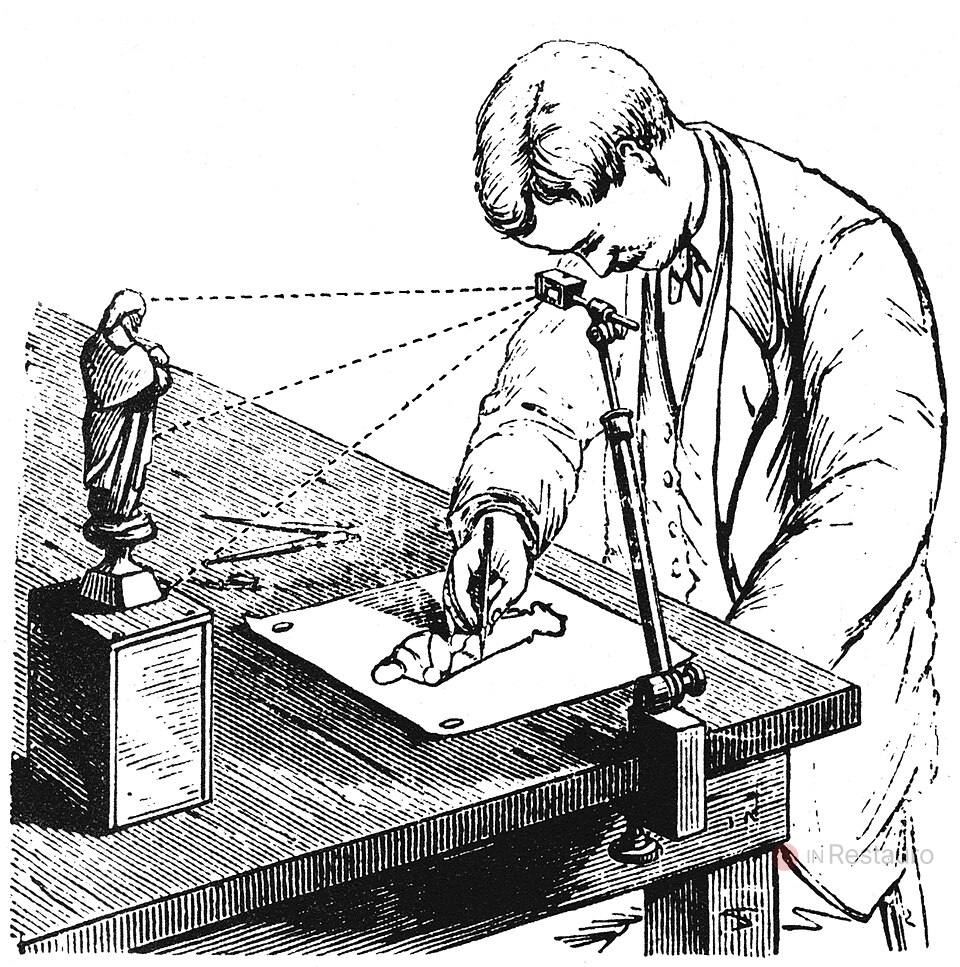

Cámara lúcida (c. 1806–1830). El instrumento óptico — que superponía la imagen de la escena sobre el papel mediante un prisma — fue ampliamente usado por los dibujantes de viaje del siglo XIX para obtener perspectivas precisas con mayor rapidez que el dibujo a ojo. Su invención por William Hyde Wollaston en 1806 fue un paso intermedio clave entre el dibujo a mano libre y la fotografía. © Dominio público / Wikimedia Commons.

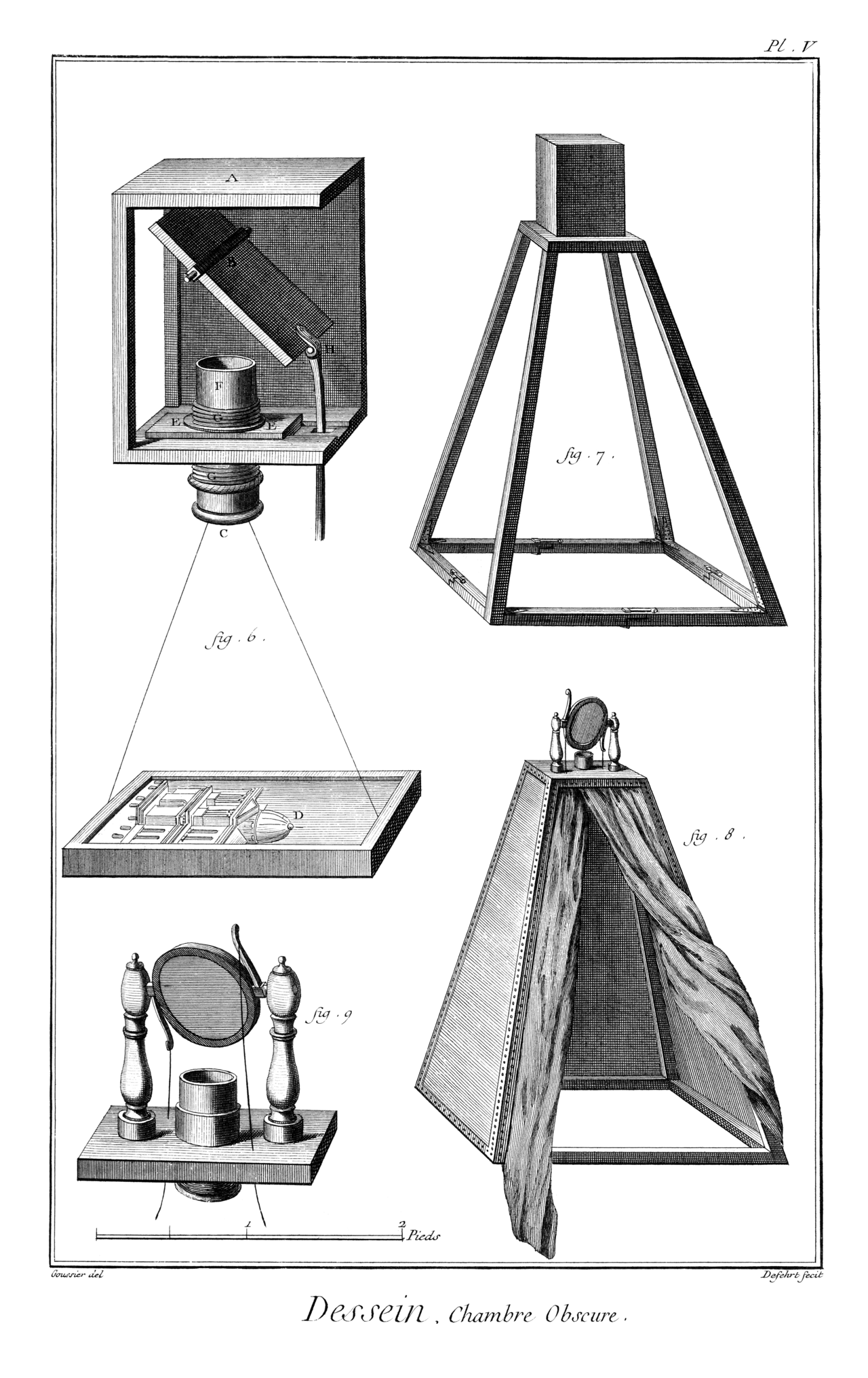

Cámara oscura. Encyclopédie de Diderot y D’Alembert, Planches Tome III, 1763. La proyección de la imagen exterior sobre una superficie interior permitía calcar con gran exactitud perspectiva. © Dominio público / Wikimedia Commons.
4.Piranesi: el gran documentador de Roma
Ya introducido en el artículo anterior como figura del Grand Tour, Giovanni Battista Piranesi merece aquí un análisis más detallado desde el punto de vista específicamente documental. Sus Vedute di Roma — 135 estampas de gran formato publicadas entre 1748 y 1778 — son el proyecto de documentación visual más ambicioso y más valioso de la arquitectura romana del siglo XVIII.
Lo que hace de las Vedute un documento científico de primer orden no es solo su número sino su método. Piranesi no dibujaba de memoria ni desde la imaginación: visitaba los monumentos repetidamente, tomaba medidas, hacía apuntes desde múltiples ángulos y construía sus composiciones finales sobre una base de observación directa que — pese a las libertades artísticas que se tomaba en la escala y la atmósfera — reproduce con gran fidelidad el estado real de los monumentos.

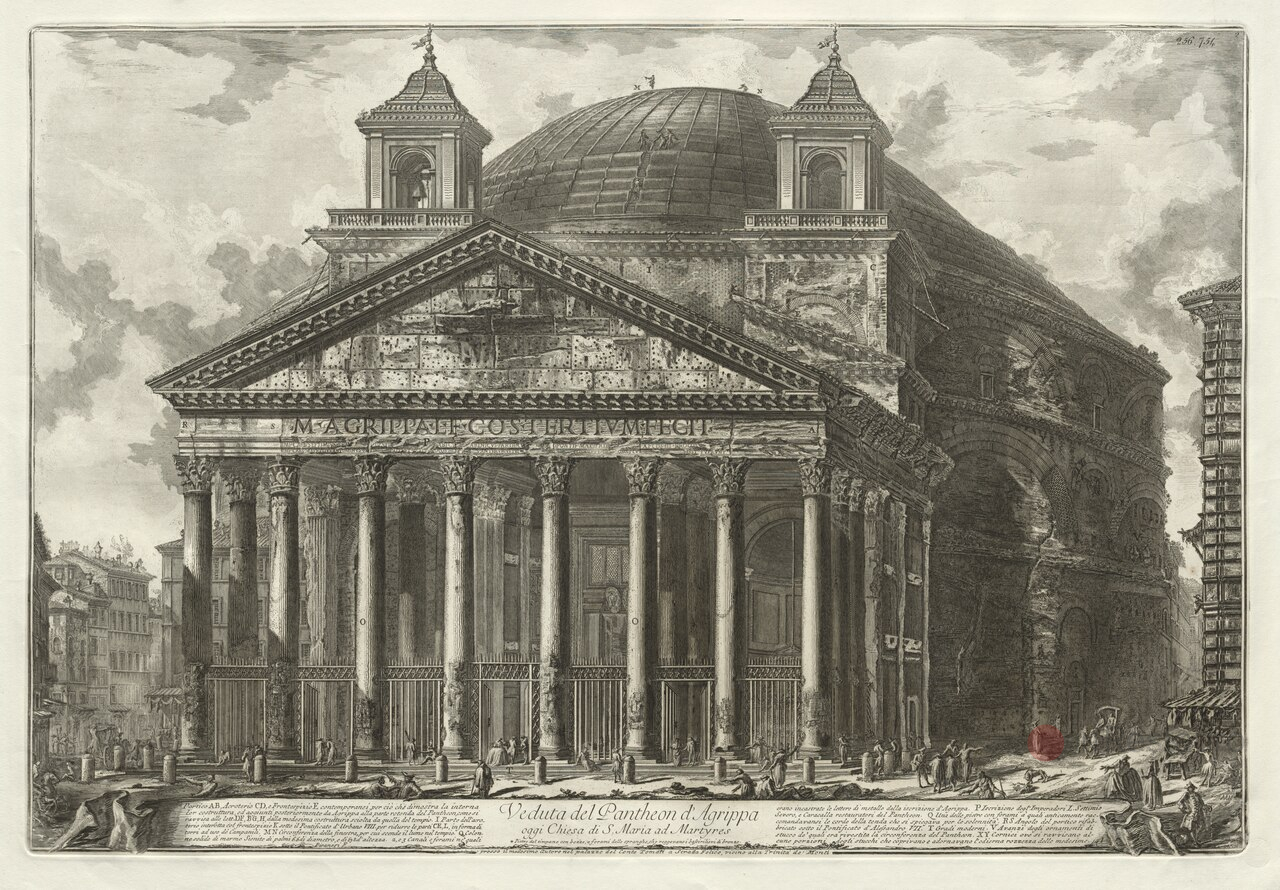

Piranesi, Vista del Panteón, Vedute di Roma (c. 1761). El estado del entorno del Panteón en el siglo XVIII — con el nivel del suelo más bajo que el actual, los edificios medievales adosados y los residuos de las excavaciones — es perfectamente visible en la estampa. Esta información es científicamente valiosa para los arqueólogos que estudian la evolución del área a lo largo del tiempo. © Dominio público / Wikimedia Commons.
Piranesi, La torre redonda, de las Carceri d’Invenzione (c. 1745–1761). Las Carceri — cárceles imaginarias — son el contrapunto exacto de las Vedute: donde estas documentan la realidad con precisión, aquellas la transforman en arquitectura de pesadilla. Esta dualidad en la obra de Piranesi ilustra la tensión fundamental entre el documento y la interpretación que define toda la tradición del dibujo de ruinas. © Dominio público / Wikimedia Commons.
🔬 Las Vedute como fuente científica
Los arqueólogos y los historiadores de la arquitectura utilizan regularmente las Vedute di Roma de Piranesi como fuentes documentales de primera importancia. Algunos ejemplos concretos: el nivel del suelo del Foro Romano en el siglo XVIII — visible en las estampas por la altura a la que quedan las basas de las columnas respecto a los transeúntes — ha permitido calcular la acumulación de sedimento arqueológico entre el período romano y las excavaciones del siglo XIX. El estado de la decoración del Arco de Constantino antes de las restauraciones del siglo XIX es recuperable en detalle a partir de las estampas de Piranesi. Y los edificios medievales adosados al Coliseo — demolidos en las excavaciones del XIX — son visibles con claridad en las Vedute, siendo la única documentación visual detallada de su aspecto.
5.Las academias y los arquitectos viajeros
A lo largo del siglo XVIII, las principales academias nacionales de arquitectura de Europa desarrollaron sistemas formales de becas que enviaban a sus arquitectos más prometedores a Roma durante tres o cuatro años para estudiar y documentar la arquitectura antigua. El sistema más importante fue el de los pensionistas de la Academia Francesa en Roma — los arquitectos seleccionados por el Prix de Rome que pasaban su período de formación en la Villa Médici.
El programa de trabajo de los pensionistas incluía obligatoriamente la restauración gráfica — el dibujo de los monumentos romanos en su estado actual y la reconstrucción hipotética de su aspecto original, basada en el análisis de los vestigios conservados. Estas restauraciones gráficas son documentos de doble valor: registran el estado real del monumento en el momento del dibujo y proponen una interpretación del estado original que ha orientado durante generaciones la investigación arqueológica.
6.Stuart y Revett: medir la Antigüedad griega
En 1751, dos arquitectos británicos — James Stuart (1713–1788) y Nicholas Revett (1720–1804) — llegaron a Atenas con el objetivo explícito de medir y dibujar sistemáticamente todos los monumentos griegos de la ciudad. El resultado de ese trabajo — publicado en cuatro volúmenes entre 1762 y 1816 bajo el título The Antiquities of Athens — es el proyecto de documentación arquitectónica pre-fotográfica más riguroso y más influyente de la historia.
La importancia de Stuart y Revett para el Patrimonio es triple. Primero, sus mediciones y dibujos son la referencia documental fundamental para el estado del Partenón y los demás monumentos atenienses antes de las transformaciones del siglo XIX — incluyendo las devastadoras excavaciones de la Acrópolis que eliminaron siglos de estratigrafía. Segundo, sus publicaciones fueron el motor del movimiento neoclásico en la arquitectura europea — sin sus láminas, el revival griego del siglo XIX es impensable. Tercero, establecieron un estándar metodológico para la documentación arquitectónica — el dibujo medido, riguroso y sistemático — que la fotografía no superaría hasta mucho más tarde.

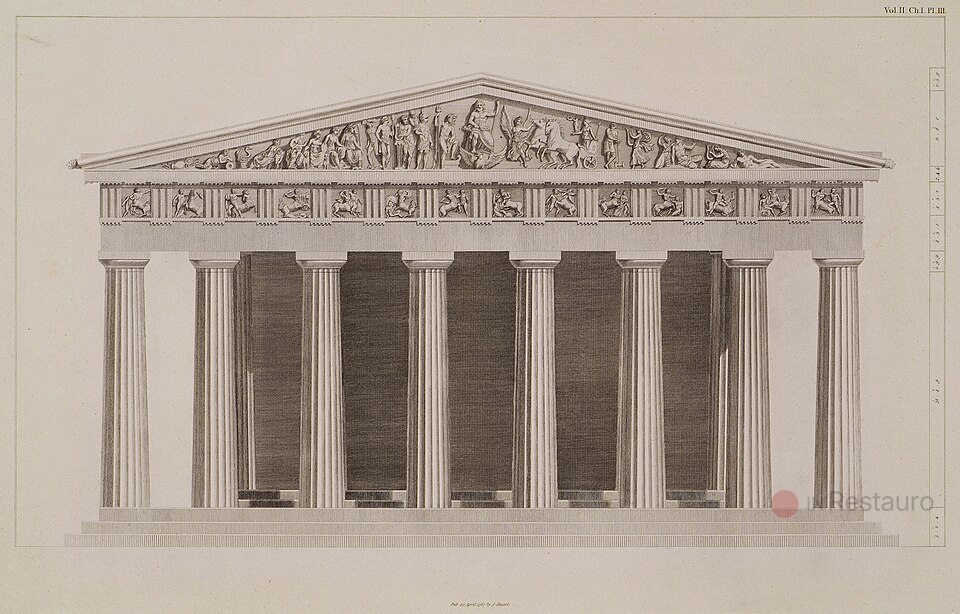

James Stuart y Nicholas Revett, alzado del Partenón, The Antiquities of Athens (vol. II, 1787). Las mediciones de Stuart y Revett son todavía hoy referencias válidas para los investigadores del Partenón — en muchos casos son más precisas que las fotografías del siglo XIX, tomadas con objetivos que distorsionaban la perspectiva. Sus láminas documentan el estado del monumento antes de las excavaciones y restauraciones que transformaron la Acrópolis a finales del XIX. © Dominio público / Wikimedia Commons.
Canaletto, Vista del Gran Canal (c. 1730). La precisión perspectiva de las vedute de Canaletto — casi con certeza obtenida con la ayuda de la cámara oscura — las convierte en documentos arquitectónicos de primera calidad. Los edificios de Venecia que han desaparecido, transformado o deteriorado desde el siglo XVIII son perfectamente recuperables en las obras de Canaletto con una fidelidad que no tiene equivalente en ningún otro tipo de fuente del período. © Dominio público / Wikimedia Commons.
7.La Description de l’Égypte: el documento más ambicioso
El proyecto de documentación visual más ambicioso de la era pre-fotográfica fue, sin duda, la Description de l’Égypte — la monumental publicación que resultó de la expedición científica que acompañó a Napoleón a Egipto entre 1798 y 1801. Ciento cincuenta científicos y artistas — entre ingenieros, arqueólogos, botánicos, geógrafos y dibujantes — fueron movilizados para documentar sistemáticamente el país del Nilo: su geografía, su flora, su fauna, sus monumentos y su cultura contemporánea.
El resultado — publicado entre 1809 y 1828 en diez volúmenes de texto y trece de láminas — es una obra sin precedentes en la historia de la documentación patrimonial. Sus 837 láminas grabadas documentan monumentos que en algunos casos han desaparecido o han sido transformados irreversiblemente desde entonces. Para el patrimonio egipcio en particular, la Description es la fuente visual más importante anterior a la fotografía — y en algunos casos la única fuente visual disponible de monumentos hoy desaparecidos.

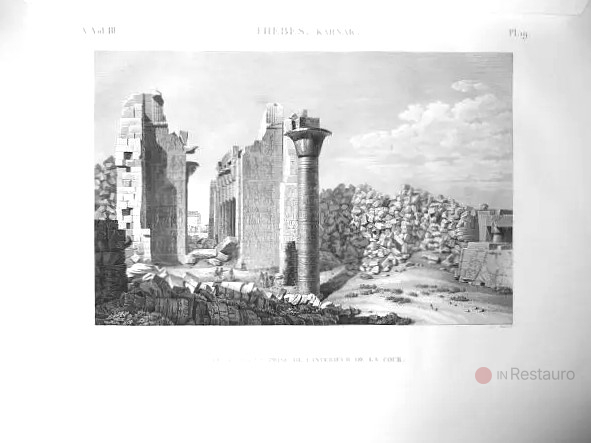

Description de l’Égypte, lámina del templo de Karnak (publicada 1809–1828). Las láminas de la expedición napoleónica — grabadas en cobre a partir de los dibujos tomados in situ por los artistas y dibujantes de la expedición — son la fuente documental más importante del patrimonio monumental egipcio antes de la fotografía. Muchos detalles hoy perdidos por el deterioro, la restauración o la excavación son visibles con precisión en estas láminas. © Dominio público / Wikimedia Commons.
📐 Los números de la Description de l’Égypte
La Description de l’Égypte fue el mayor proyecto editorial científico de su época: 150 sabios movilizados · 10 volúmenes de texto · 13 volúmenes de láminas · 837 láminas grabadas en cobre · publicación entre 1809 y 1828 · coste equivalente a varios millones de euros actuales. Las láminas de arquitectura — grabadas a una escala de precisión excepcional — documentan templos, tumbas, pirámides y monumentos con un rigor que la fotografía no igualaría hasta décadas más tarde. Para el estudio del patrimonio egipcio, la Description sigue siendo una referencia científica activa más de dos siglos después de su publicación.
8.Las vedute: precisión documental y mercado
Las vedute — vistas urbanas de gran precisión topográfica — constituyen una categoría específica dentro de la tradición del dibujo documental que merece atención particular. Desarrolladas en Italia a lo largo del siglo XVII y alcanzando su apogeo en el XVIII con Canaletto, Bellotto y sus contemporáneos, las vedute combinaban la precisión documental del levantamiento arquitectónico con la calidad artística de la pintura de género — y se vendían masivamente a los grand-touristas como souvenirs de lujo de su experiencia italiana.
Esta dimensión comercial es lo que garantizó su producción masiva — y por tanto su extraordinaria utilidad documental. Los vedutisti pintaron y grabaron miles de vistas de Roma, Venecia, Nápoles y otras ciudades italianas, creando un corpus documental de una riqueza sin equivalente. Para la historia urbana de Venecia en particular, las obras de Canaletto y sus contemporáneos son fuentes primarias de primera importancia.
9.Los límites del dibujo como documento
La utilidad documental de los grabados y dibujos históricos no debe hacer olvidar sus limitaciones fundamentales. Conocerlas es tan importante como conocer su valor para usarlos correctamente como fuentes científicas.
| Limitación | Descripción | Consecuencia para el investigador |
|---|---|---|
| Subjetividad del artista | El dibujante selecciona, omite, enfatiza y distorsiona según sus intereses, su formación y sus convenciones estéticas | Ningún grabado puede leerse como una fotografía · siempre hay que preguntar qué ha elegido mostrar el artista y qué ha omitido |
| Convenciones representacionales | Cada período y cada tradición nacional tiene sus convenciones de representación que distorsionan la realidad — proporciones, escala, perspectiva | Los grabados del siglo XVIII tienen convenciones perspectivas que exageran la escala de los monumentos · las figuras humanas son a menudo más pequeñas de lo real para magnificar la arquitectura |
| Errores de observación y copia | Los grabados eran frecuentemente copiados unos de otros · los errores se perpetuaban y amplificaban de generación en generación | Muchos grabados de monumentos que el artista nunca visitó son copias de copias con errores acumulados · hay que verificar siempre si el artista estuvo físicamente en el lugar |
| Restauraciones imaginarias | Muchos grabados «restauran» idealmente el monumento — añaden partes que ya no existían o eliminan elementos medievales o modernos considerados «incorrectos» | Hay que distinguir entre el estado real del monumento y la restauración ideal propuesta por el artista · las restauraciones gráficas son hipótesis, no documentos |
| Ausencia de color fidedigno | El grabado en blanco y negro no puede documentar el color original · las acuarelas son subjetivas y poco estandarizadas | Para el conocimiento de los colores originales de los monumentos, los grabados son poco útiles · hay que recurrir a las fuentes escritas o al análisis arqueológico |
Tabla 2. Limitaciones del dibujo y el grabado como documentos patrimoniales y sus consecuencias para el investigador.
10.El valor científico actual de los grabados históricos
A pesar de sus limitaciones, los grabados y dibujos históricos son hoy fuentes científicas activas en múltiples disciplinas — arquitectura, arqueología, historia del arte e historia urbana. Su valor no ha disminuido con la fotografía ni con la digitalización 3D: en muchos casos se ha incrementado, porque el contraste entre el estado documentado por el grabado y el estado actual del monumento es en sí mismo un documento de los procesos de transformación y deterioro.
🔬 Usos científicos actuales de los grabados históricos
Arqueología: el nivel del suelo, la disposición de los vestigios y el estado de los monumentos antes de las excavaciones del siglo XIX son recuperables con frecuencia solo a través de los grabados · los niveles estratigráficos destruidos por las excavaciones del XIX son parcialmente reconstruibles.
Restauración arquitectónica: los grabados son la referencia primaria para conocer el aspecto de elementos hoy perdidos o muy deteriorados · los proyectos de restauración de monumentos importantes consultan sistemáticamente los grabados históricos como documentación de base.
Historia urbana: la evolución de la trama urbana de las grandes ciudades europeas entre los siglos XVII y XIX es documentable con precisión a partir de las vedute y los grabados topográficos · en ausencia de fotografía son la única fuente visual directa.
Patrimonio perdido: para los monumentos destruidos — por guerras, terremotos, incendios o demoliciones — los grabados son a veces la única fuente visual disponible · el caso de los monumentos sirios destruidos en la guerra civil (Palmira, Alepo) ha renovado el interés en la documentación histórica como recurso para la reconstrucción.
11.El legado: de la pluma al píxel
La invención de la fotografía en 1839 no acabó con el dibujo como instrumento de documentación patrimonial — lo transformó. El dibujo arquitectónico medido siguió siendo esencial hasta bien entrado el siglo XX, cuando la fotogrametría y el escáner láser comenzaron a ofrecer alternativas más rápidas y precisas. Y hoy, cuando la digitalización 3D puede capturar un monumento completo con precisión milimétrica en horas, el dibujo sigue teniendo un valor que la tecnología no puede reemplazar: la capacidad de seleccionar, interpretar y comunicar — de entender el monumento mientras se lo registra, no solo de capturarlo.
El hilo que va desde los cuadernos romanos de Brunelleschi hasta los escáneres de Factum Arte pasa por Piranesi, Stuart y Revett, la Description de l’Égypte y las misiones fotográficas del siglo XIX. Es el hilo de la documentación del patrimonio — la idea de que lo que no se registra se pierde, y que el registro es siempre una interpretación que dice tanto sobre el documentador como sobre lo documentado.
